無局放耐壓試驗裝置方案
您的位置:首頁 > 技術方案 > 無局放耐壓試驗裝置方案

JL1005-10kVA/50kV工頻無局放試驗變壓器成套裝置(10KV)技術方案

來源:揚州金力電氣   添加時間:2023-03-23 10:49:48   瀏覽次數:715

JL1005-10kVA/50kV工頻無局放試驗變壓器成套裝置技術方案(10KV)


一、適用范圍

本套裝置主要用于部分10kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。

二、使用條件

海拔高度:≤1000m

環境溫度:-20℃~+40℃

空氣相對濕度:≤90%(25℃)

電源電壓的波形為實際正弦波,波形畸變率<3%<>

設有一可靠接地點,接地電阻<0.5Ω

安裝地點:戶內

三、遵循技術標準

JB/T9641-1999試驗變壓器

GB1094.1-1996 電力變壓器DY部分總則

GB/T.311.1-1997     高壓輸變電設備的絕緣與配合

GB/T16927.1-1997  高電壓試驗技術DY部分一般試驗要求

GB/T16927.2-1997高電壓試驗技術第二部分測量系統

GB/7354-87局部放電測量

GB/T509-1991電力變壓器試驗導則

GB2536-1990 變壓器油

GB7328-87 變壓器和電抗器的聲級測量

JB8749-1998 調壓器的通用技術要求

四.JL1005-10/50工頻試驗變壓器成套裝置組成

JL1005-10/50工頻無局部放電試驗變壓器1臺

DGC-10/0.22/0~0.25調壓器1臺

TAWF-400/50電容分壓器兼耦合電容器1套

GR50-0.2/5工頻保護電阻1根

JL1005操作控制裝置1臺

LBQ-10/0.2電源濾波器1套

JL1017局部放電儀1臺

電纜及附件10米


五. 變壓器成套裝置及技術指標

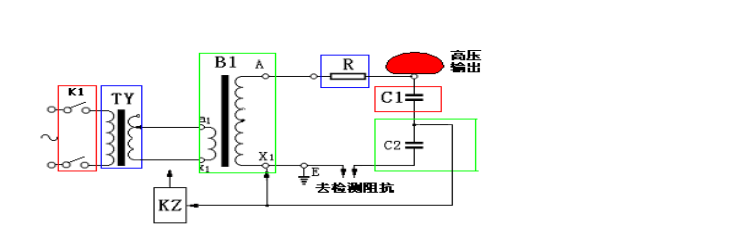

變壓器成套試驗裝置原理電路如下圖所示,主要由無局部放電試驗變壓器(B1)、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。

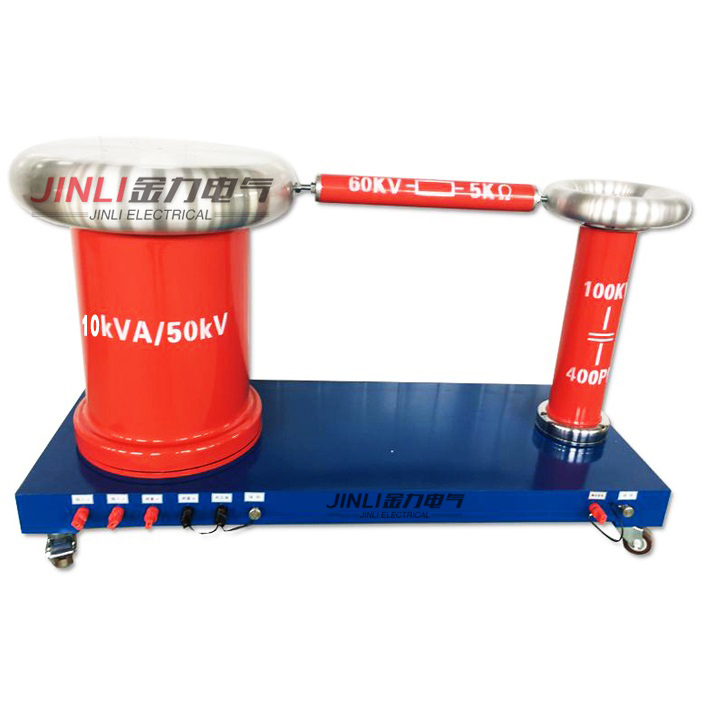

1.JL10051050工頻無局部放電試驗變壓器

型號:JL1005-10/50

結構型式:絕緣筒式

相數:單相

頻率:50Hz

額定容量:10kVA

額定輸入電壓:0.2kV

額定輸入電流:  50A

額定輸出電壓:50kV

額定輸出電流:0.2A

輸出波形畸變率:≤3%

工頻耐壓水平:55kV/1min

運行時間:額定電壓、額定電流下可連續運行5min;2/3額定電壓、2/3額定電流下允許連續運行

局部放電量:在額定電壓下≤3pc, 在80%額定電壓下≤2pc

冷卻方式:油浸自冷

結構形式:絕緣外殼環氧玻璃絲繞制

溫升:<45K

阻抗電壓: <10%

空載電流: <5%

變壓器設計、工藝及加工要點

1、由于高電壓小電流變壓器屬于高電壓厚絕緣結構,線圈損耗產生的熱量不易傳導出來,故要降低繞組導線的電流密度到<2.2/mm2,達到降低變壓器的負載損耗的目的。

2、高壓線圈為圓筒式寶塔結構,以防線圈因真空干燥或?qū)Φ胤烹娫囼?yàn)后出現松動,采用我公司特殊繞制工藝,端部采用油道壓緊結構,以防線圈的滑動串動。

3、為確保變壓器輸出波形畸變小,變壓器的磁通密度設計在硅鋼片拐點以下,鐵心磁密<1.5T,鐵芯采用優質的DQ130-30晶粒取向硅鋼片,疊裝45°全斜接縫,裁剪用縱橫喬格線,保證碾壓方向一致,疊裝后用環氧布帶壓纏緊烘干,無松動。

4、整體結構為絕緣外殼,絕緣筒采用無捻粗紗纏繞,恒溫帶壓繞制,密度高,泄漏電流小且不易吸潮。

5、主絕緣采用25#變壓器油絕緣,密封膠墊采用航空技術生產氟橡膠,naimuo、耐溫、耐壓,硬度達70,拉伸強度1Mpa>12,拉斷伸長率3200,空氣壓縮yongjiu變形£35,浸25#變壓器油yongjiu變形£50。

6、線圈所用原材料進廠嚴格把關,確保每盤銅線的直流電阻相等。繞制時,對線圈匝數、導線直徑、導線電導率、寬度、紙張以及線圈尺寸等都要嚴格控制。

2.  接觸式調壓器

型號:DGC –10/0.22/0~0.25

相數:單相

額定容量:10kVA

額定輸入電壓:0.22kV

額定輸入電流:45.5A

額定輸出電壓:0~0.25kV

額定輸出電流:40A

波形畸變率:<3%

起始電壓:≤1%

運行時間:1.1倍額定電壓運行1分鐘,額定電壓和額定電流下可連續運行30分鐘

3.耦合電容器

型號:TAWF-400/50

額定頻率:50Hz

標稱電容量:400pF

額定電壓:50kV

測量誤差:包含低壓臂、測量電纜、數字電壓表≤0.5%

局放水平:100%額定電壓≤3pC,80%額定電壓≤2pC

結構型式:絕緣外殼油紙電容結構。由頂罩、電容器本體、移動底座、低壓臂等組成。

4.變壓器保護電阻

型號:GR50-0.2/5

額定電壓:50kV

額定電流:0.2A

標稱阻值:5kΩ

局放水平:100%額定電壓≤3pC,80%額定電壓≤2pC

結構型式:采用漆包鎳鉻絲纏繞在環氧筒上,兩端配置連接管與變壓器分壓器相連,兩

端有屏蔽環,當被試品放電時,保護電阻不會發生絕緣損壞。

5. LBQ-10/0.2電源濾波器

型號:LBQ10-/0.2

額定容量:10kVA

額定電壓:0.2kV

線路數:2路

工作頻率50Hz

衰減特性:40kHz~100kHz≥40dB

100kHz~1MHz≥50dB

運行時間:同變壓器

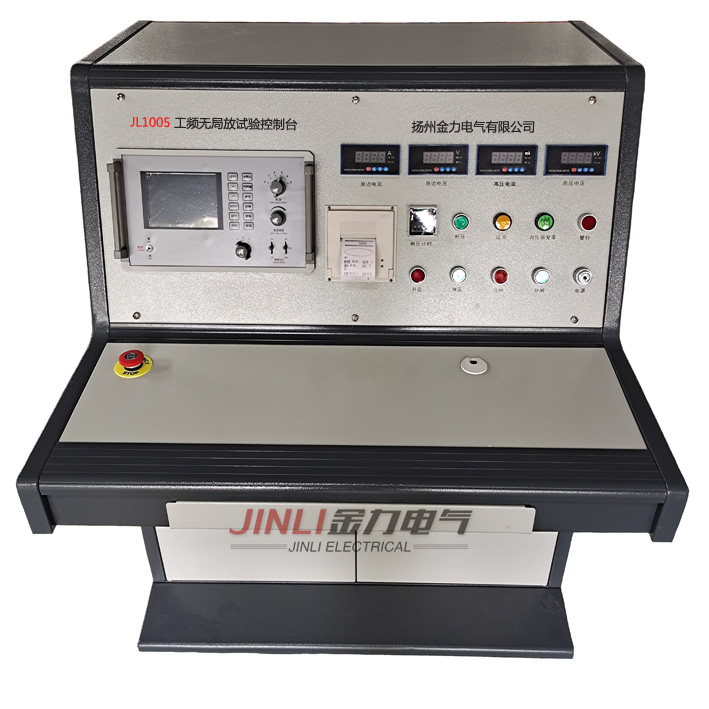

6.JL1005操作控制裝置

型號:JL1005

6.1功能:

6.1.1表計精度:0.5級(高壓測量部分)

6.1.2設有過流保護

6.1.3設有耐壓計時

6.1.4采用同步交流電機驅動調壓器調壓,并設有上下保護和零壓分閘保護功能。

6.1.5控制臺設有試驗室AQ門保護.

6.1.6設有零壓合閘,試品擊穿自動回零功能

6.1.7設有耐壓記時元件,到耐壓時間調壓器自動降至零位

6.1.8指示:

(1)高壓輸出電壓表, 精度0.5級

(2)調壓器輸出電壓表, 精度1.0級

(3)調壓器輸出電流表, 精度1.0級

(4)設有電源合閘指示

(5)設有調壓器復零指示

(6)配有控制測量線一套

(7)重量:60kg

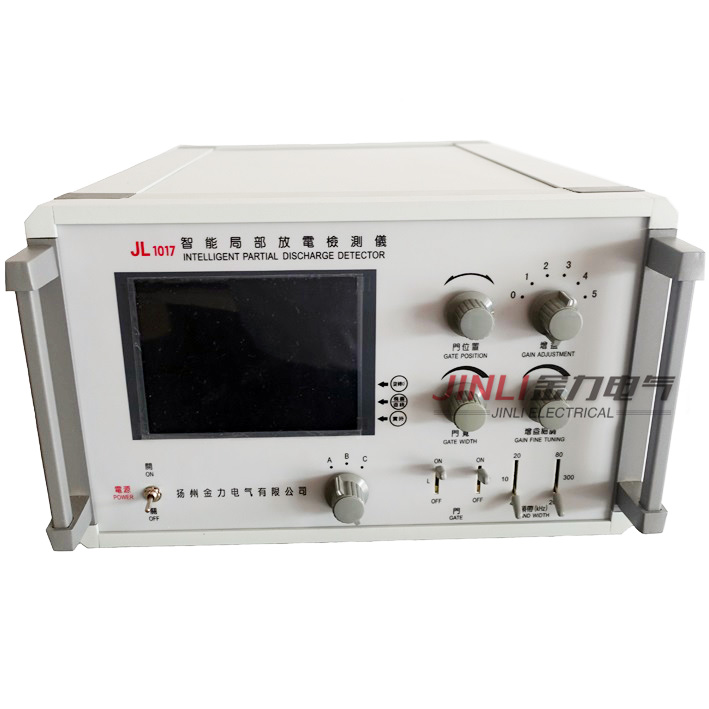

7:局部放電測試儀

型號:JL1017

檢測試品的電容范圍:6pF~250μf

檢測靈敏度<0.02PC(電容50 pF)

采用大屏幕示波管,屏幕有效工作面100*80mm,可清晰地觀測放電波形。

采用雙表頭顯示放電量,

機內噪音小,檢測靈敏度高,電容覆蓋范圍大,使用試品范圍廣。

放大器頻帶:

①低端:10KHZ、20KHZ、40KHZ任選

②高端:80KHZ、200KHZ、300KHZ任選

放大器增益調節:

粗調六檔,檔間增益20±1db;細調范圍>20db。

時間窗:

①窗寬:可調范圍15°~150°;

②窗位置:每一窗可旋轉0°~170°;

③兩個時間窗可分別開或同時開。

放電量表:

指針式表頭:

對數刻度1-10-100 誤差<±5%(以滿刻度計)<>

線性刻度0-1000   誤差<±5%(以滿刻度計)<>

數字表頭:以3?LED數字表顯示

0-100.0    誤差<±5%(以滿刻度計)<>

橢圓時基:

①頻率50HZ、100HZ、150HZ、200HZ、400HZ。

②橢圓旋轉:以30°為一檔,可作120°旋轉。

③顯示方式:橢圓——直線。

④高頻時基橢圓可按輸入電壓(13∽275V)調節至正常大小,其攝取功率<1伏安。<>

試驗電壓表:

① 量程:100KV(可擴展)

② 顯示:3?數字電壓表指示,精度:優于±5%(以滿刻度計),內、外零標功能
