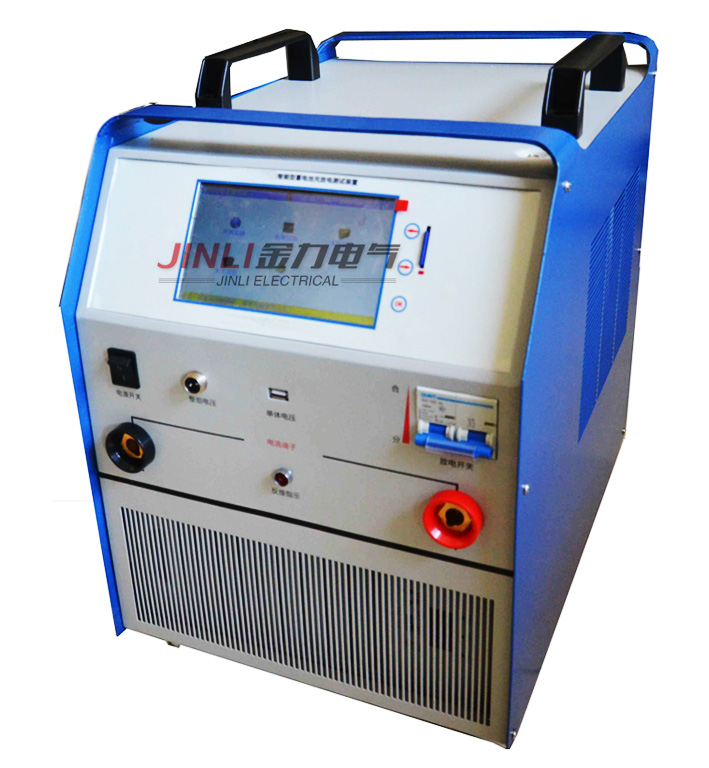

CFDJ-110V系列蓄電池組充放電測試儀技術方案
該產品集蓄電池恒流放電，單體監測，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供全面科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的zui佳助手。
蓄電池組充放檢電一體機=蓄電池組恒流放電+蓄電池組智能充電+單體電池電壓監測+蓄電池組活化.
主要特點：
集充電、放電、單體電壓、檢測和活化四合一體，功能齊全，一機多用。
7寸彩色觸摸液晶顯示器，顯示效果清晰優美,采用雙手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。
恒流放電、智能三階段充電，實時在線巡回檢測每節單體電池參數，可設定電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控、活化，在線或者離線檢測電池組端電壓、單節電池電壓。
恒流放電和恒功率放電；
可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。
測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。
可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。
人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。
外觀設計：接線設計在前方，散熱風扇向后吹。
上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。
便攜式，體積小，可隨意移動測試并掉電記憶功能：具有快速連接功能，操作使用簡單。
技術參數
產品型號 | CFDJ-110V/30A | CFDJ-110V/60A | CFDJ-110V/80A | CFDJ-110V/100A |
充放電檢測方式 | 蓄電池脫離系統 | 蓄電池脫離系統 | 蓄電池脫離系統 | 蓄電池脫離系統 |
放電電流 | 0~ 30A | 0~ 60A | 0~ 80A | 0~ 100A |
放電電流精度 | （分辨率0.1A 精度 1A） | （分辨率0.1A 精度 1A） | （分辨率0.1A 精度 1A） | （分辨率0.1A 精度 1A） |
充電電流 | 0~ 30A | 0~ 60A | 0~ 80A | 0~ 100A |
充電電流精度 | （分辨率0.1A 精度 1A） | （分辨率0.1A 精度 1A） | （分辨率0.1A 精度 1A） | （分辨率0.1A 精度 1A） |
放電總電壓 | 84~135V | 84~135V | 84~135V | 84~135V |
放電壓精度 | （分辨率 10mV 精度 0.1V） | （分辨率 10mV 精度 0.1V） | （分辨率 10mV 精度 0.1V） | （分辨率 10mV 精度 0.1V） |
充電總電壓 | 84~135V | 84~135V | 84~135V | 84~135V |
充電電壓精度 | （分辨率 10mV 精度 0.1V） | （分辨率 10mV 精度 0.1V） | （分辨率 10mV 精度 0.1V） | （分辨率 10mV 精度 0.1V） |
充放電單體電壓 | 0.500V~16.00V（分辨率1mV 精度 10mV） | 0.500V~16.00V（分辨率1mV 精度 10mV） | 0.500V~16.00V（分辨率1mV 精度 10mV） | 0.500V~16.00V（分辨率1mV 精度 10mV） |
充放電時間 | 0~99小時59分 | 0~99小時59分 | 0~99小時59分 | 0~99小時59分 |
單體電池數 | 根據實際情況配置 （可關閉單體電壓監測功能） | 根據實際情況配置 （可關閉單體電壓監測功能） | 根據實際情況配置 （可關閉單體電壓監測功能） | 根據實際情況配置 （可關閉單體電壓監測功能） |
冷卻方式 | 強制風冷式 | 強制風冷式 | 強制風冷式 | 強制風冷式 |
放電負載 | 合金電阻GX能,（AQ性佳） | 合金電阻GX能,（AQ性佳） | 合金電阻GX能,（AQ性佳） | 合金電阻GX能,（AQ性佳） |
顯示方式 | 7寸彩色觸摸液晶顯示器 | 7寸彩色觸摸液晶顯示器 | 7寸彩色觸摸液晶顯示器 | 7寸彩色觸摸液晶顯示器 |
供應電源 | AC:220V/380V | AC:380V | AC:380V | AC:380V |
搬運方式 | 雙手提把設計 | 雙手提把設計 | 雙手提把設計 | 雙手提把設計 |
警報產生及AQ措施 | 測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電 | 測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電 | 測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電 | 測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電 |
顯示及打印項目 | 放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印 | 放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印 | 放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印 | 放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印 |
