繼電保護測試儀
您的位置:首頁 > 產品中心 > 繼電保護測試儀

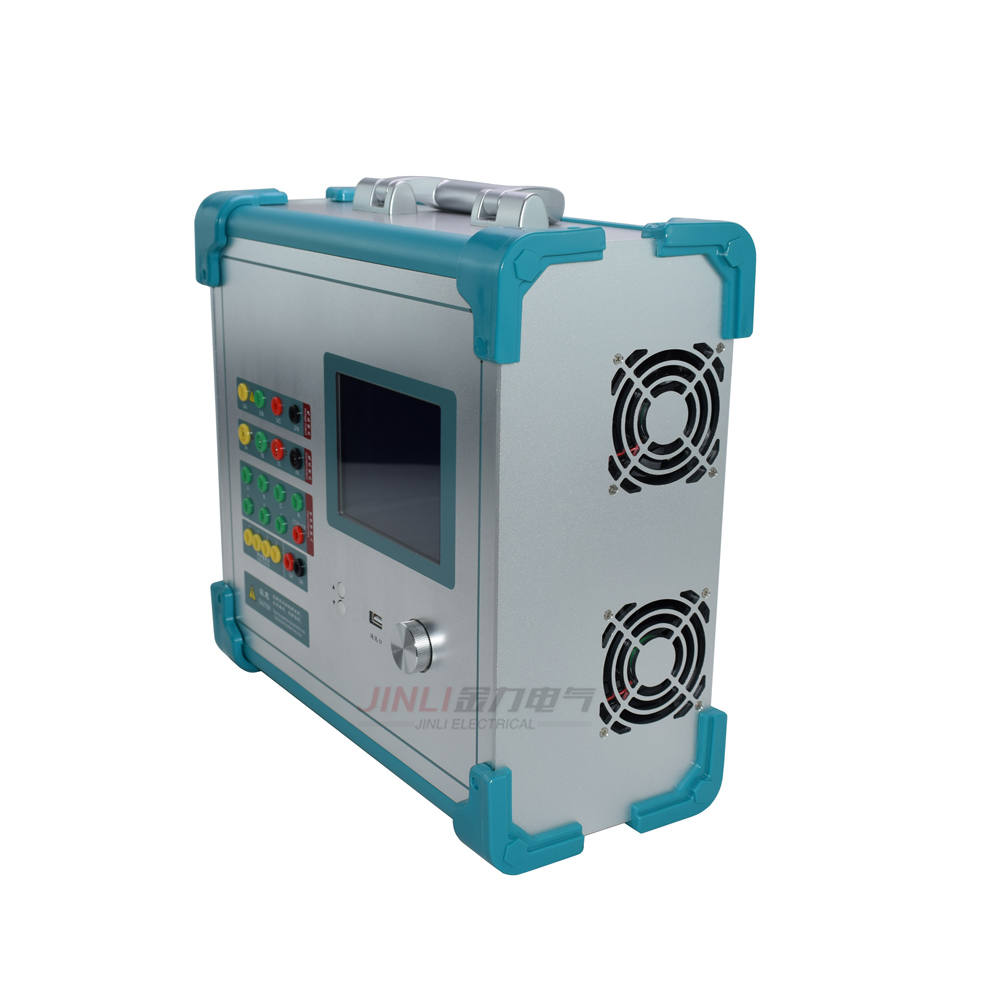

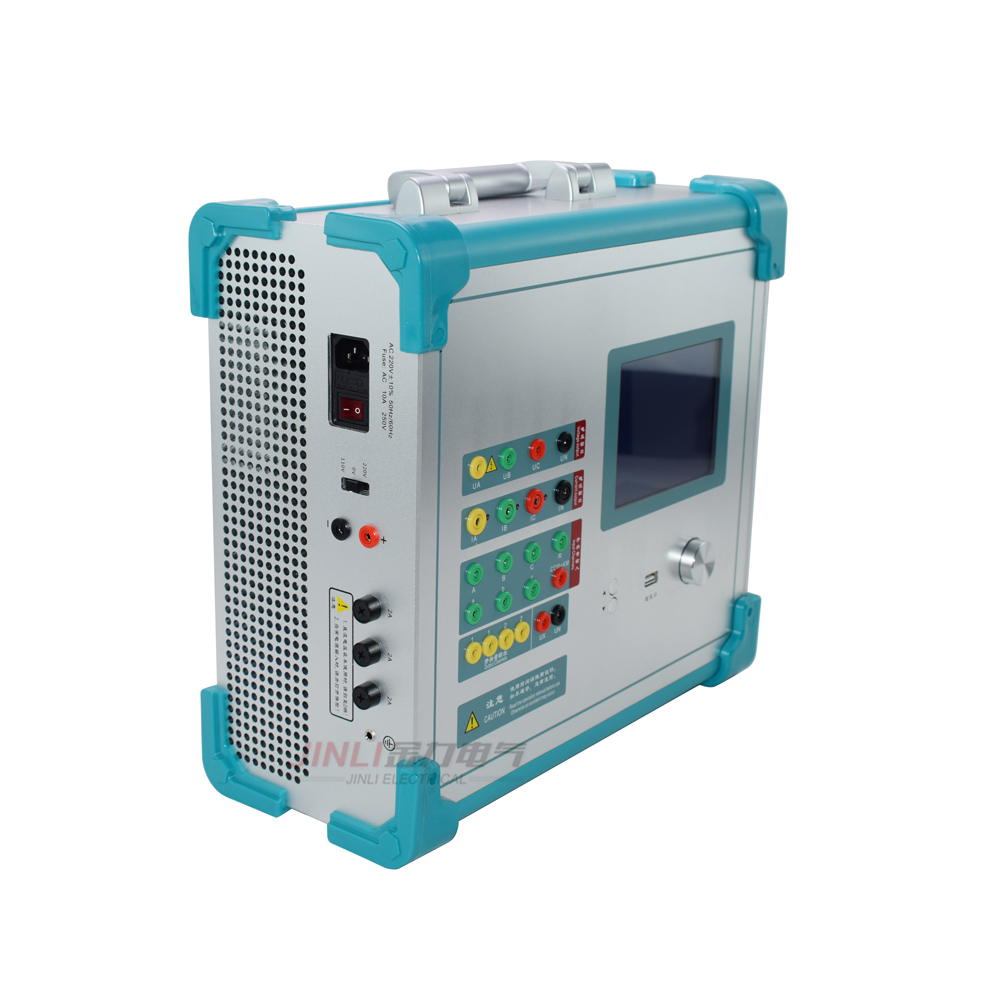

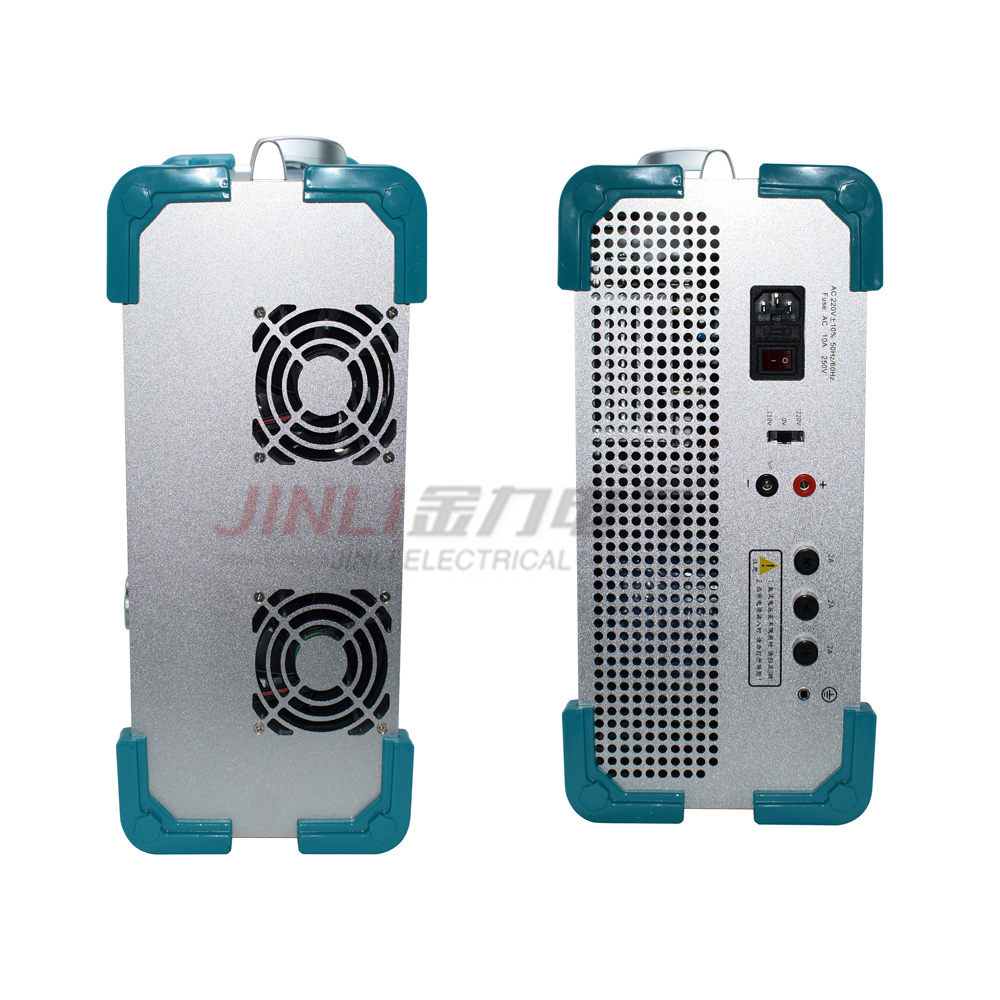

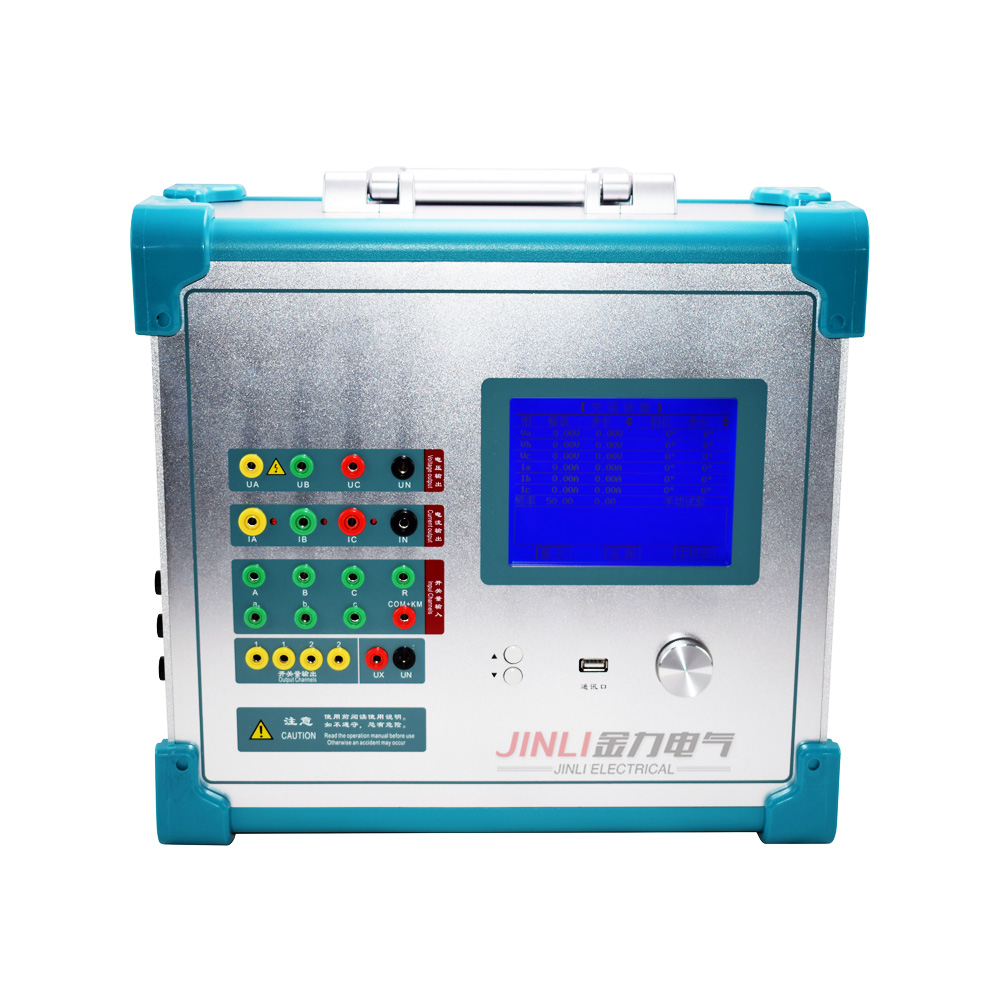

JL5001繼電保護測試儀(手提式三相單片機)

添加時間:2023-12-01 19:12:36   瀏覽次數:2094

產品特性:

  ◆ JL5001繼電保護測試儀(手提式三相單片機)標準的4相電壓3相電流輸出具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出。

  ◆ 單機操作方便單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示??赏瓿涩F(xiàn)場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、YJ性、轉換性故障進行整組試驗。開機即可使用,操作方便快捷。

  ◆ 雙操作方式,聯接電腦運行通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等。

  ◆ 軟件功能強大可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。

  ◆ 開關量接點豐富7路接點輸入和2對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

  ◆ 大屏幕LCD顯示屏本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。

  ◆ 自我保護采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能。

   ◆ 具有獨立ZY直流電源輸出裝置設有一路110V 及220V/ZY可調直流電源輸出。

  ◆ 性?xún)r(jià)比高屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。

產品參數:

  ◆ 交流電流輸出

                         輸出精度0.5級

                         相電流輸出(有效值)0~40A

                         三并電流輸出(有效值)0~120A

                         相電流長時間允許工作值(有效值)10A

                         相電流zui大輸出功率400VA

                         三并電流zui大輸出時zui大輸出功率1000VA

                         三并電流zui大輸出時允許工作時間10s

                         頻率范圍(基波)20~1000Hz

                         諧波次數1~20 次

  ◆ 直流電流輸出

                         輸出精度0.5級

                         電流輸出0~±10A / 每相,0~20A / 兩相疊加

                         zui大輸出負載電壓20V

  ◆ 交流電壓輸出

                         輸出精度0.5級

                         相電壓輸出(有效值)0~120V

                         線電壓輸出(有效值)0~210V

                         zui大電壓輸出值0~240V

                         相電壓/線電壓輸出功率80VA / 100VA

                         頻率范圍(基波)20~1000Hz

                         諧波次數1~20次

  ◆ 直流電壓輸出

                         輸出精度0.5級

                         相電壓輸出幅值0~±160V

                         線電壓輸出幅值0~320V

                         相電壓/線電壓輸出功率70VA / 140VA

  ◆ 開關量及時間測量



備注

開關量輸入

7路

空接點:1~20mA,24V

電位接點接入:“0”:0~+6V;“1”:+11 V~+250V

開關量輸出

2對

DC:220V/0.2A;AC:220V/0.5A

時間測量

測量范圍0.1ms   ~9999s    測量精度0.1mS

  ◆ 體積重量



外形尺寸

365×300×165mm3

單機重量

15kg

供電電源

AC 220V±10%,50/60Hz

環境溫度

-10℃~+50℃
