變電站發電機超低頻耐壓試驗方法

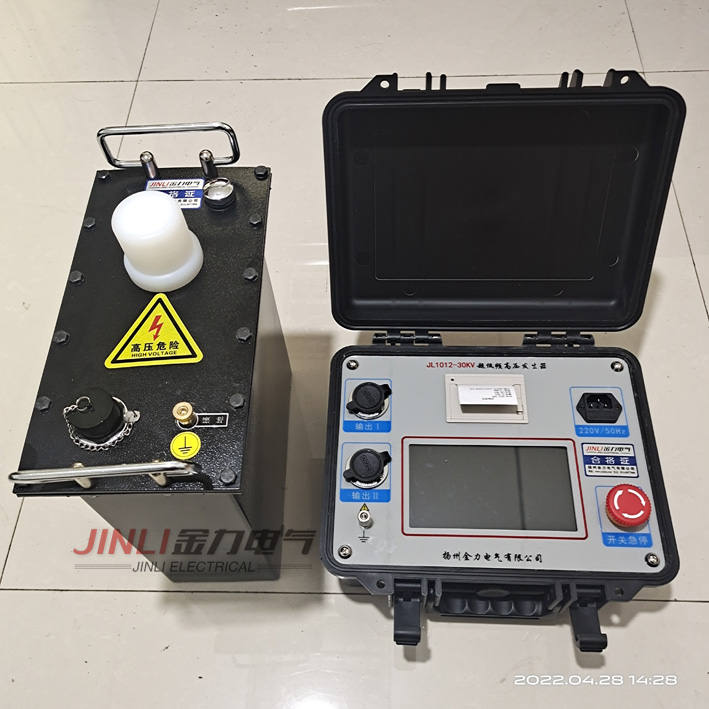

用JL1012系列0.1Hz超低頻高壓發生器進行發電機超低頻耐壓試驗的操作方法與上述電纜操作方法類似。對以下不同的地方做補充說明。

1.該試驗可在移交、大修、部分繞組更換和常規試驗中進行。JL1012系列0.1Hz超低頻高壓發生器用于電機的耐壓試驗，對于發生器端部的絕緣缺陷比工頻耐壓試驗更有效。原因是在工頻電壓下，從線棒流出的電容電流在流過絕緣外的半導體防暈層時引起較大的電壓降，從而降低了線棒端部絕緣所承受的電壓；在超低頻的情況下，電容電流大大降低，半導體防暈層上的電壓降也大大降低，因此端部絕緣上的電壓更高，便于發現缺陷。

2.連接方式:試驗應分階段進行，試驗相加壓，非試驗相短路接地。如圖14中所示

3.根據有關規定的要求，試驗電壓的峰值可按下式確定:

Umax=βKUo

umax:0.1hz測試電壓的峰值(kV)β:根據中國法規要求，β:0.1Hz和50Hz電壓的等效系數為1.2。

k:一般1.3 ~ 1.5，一般1.5。

Uo:發電機定子繞組的額定電壓(kV)

例如，對于額定電壓為13.8 kV的發電機，超低頻峰值試驗電壓的計算方法為:

Umax=×1.2×1.5×13.8≈35.1(kV)

4.測試時間按相關規定執行。

5.如果5。JL1012系列0.1Hz超低頻高壓發生器耐壓時無異常聲音、氣味、冒煙、數據顯示不穩定，可認為絕緣經受住了考驗。為了更好地了解絕緣情況，應盡可能全面地監測絕緣的表面狀態，尤其是對于空冷機組。經驗表明，外觀監測可以發現發電機的異常絕緣現象，如表面電暈和放電，這些現象是儀器無法反映的。
