電纜的超低頻交流耐壓試驗的方法？

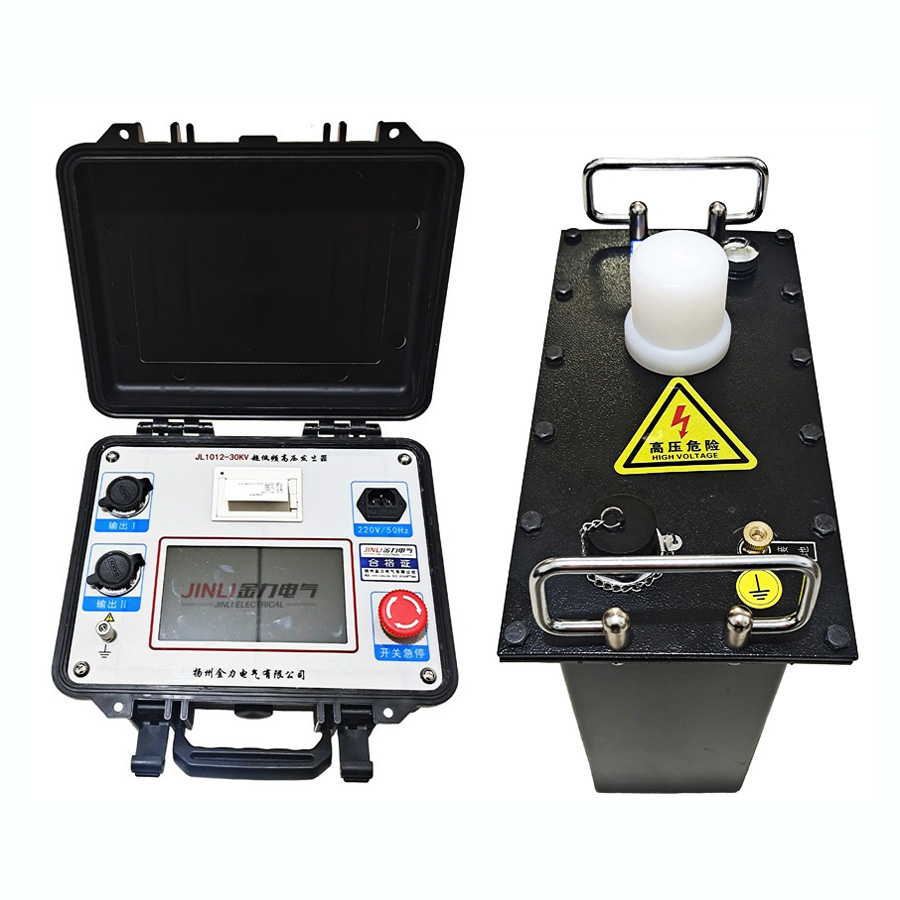

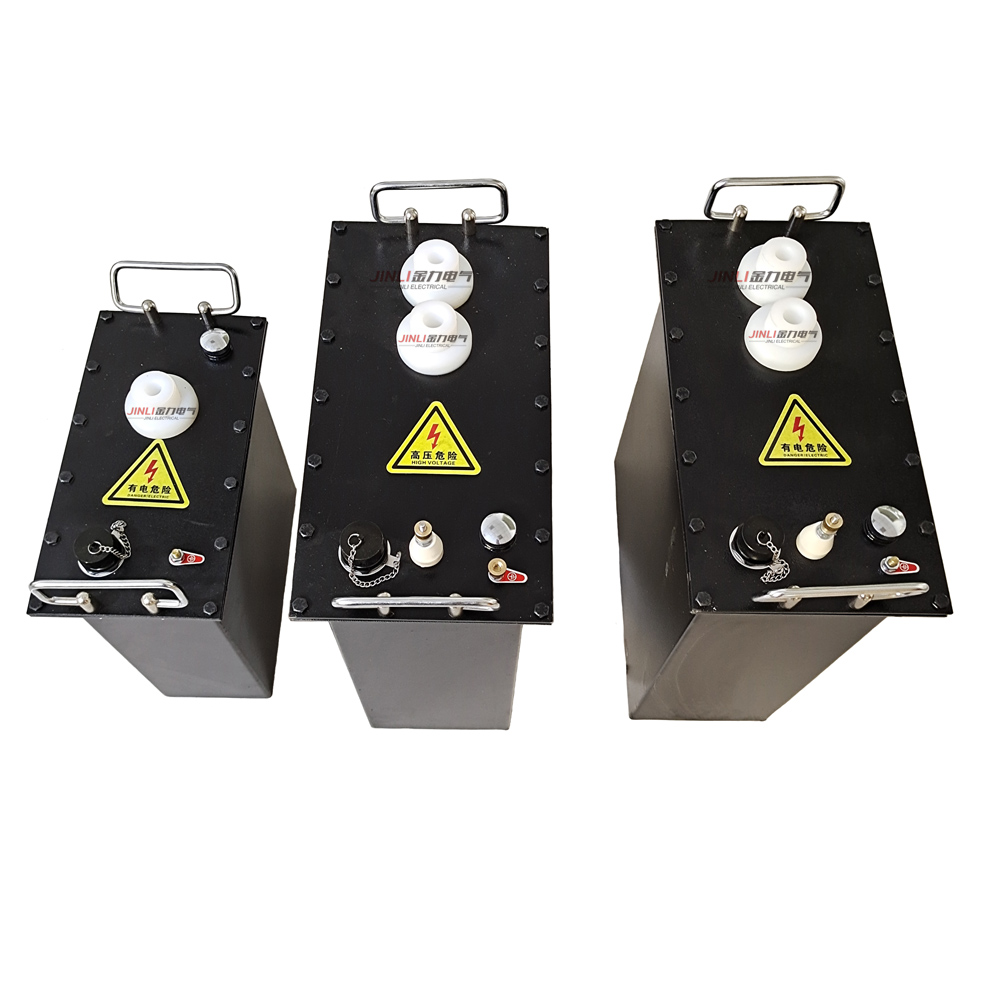

JL1012系列0.1Hz超低頻高壓發生器-電纜超低頻耐壓試驗方法

1.JL1012系列0.1Hz超低頻高壓發生器將連接到測試產品的所有電氣設備與測試產品電纜分開。

2.用兆歐表對被測電纜的每相進行絕緣電阻測試，合格后方可進行低頻耐壓試驗。

3.試驗電壓峰值:umax = 3uo，其中uo為電纜相電壓的額定值。如額定電壓為10kV電纜，單相額定電壓UO = 10÷ kV = 5.774 kV，則試驗電壓峰值為:UMAX = 3UO = 17.32 kV。

4.測試時間:根據測試要求設定。例如，新的電纜交接測試將需要60分鐘。

5.可以分階段測試。當試驗電纜的電容值在試驗設備的負載能力范圍內時，可將試驗電纜的三相線芯并聯，同時進行耐壓試驗。

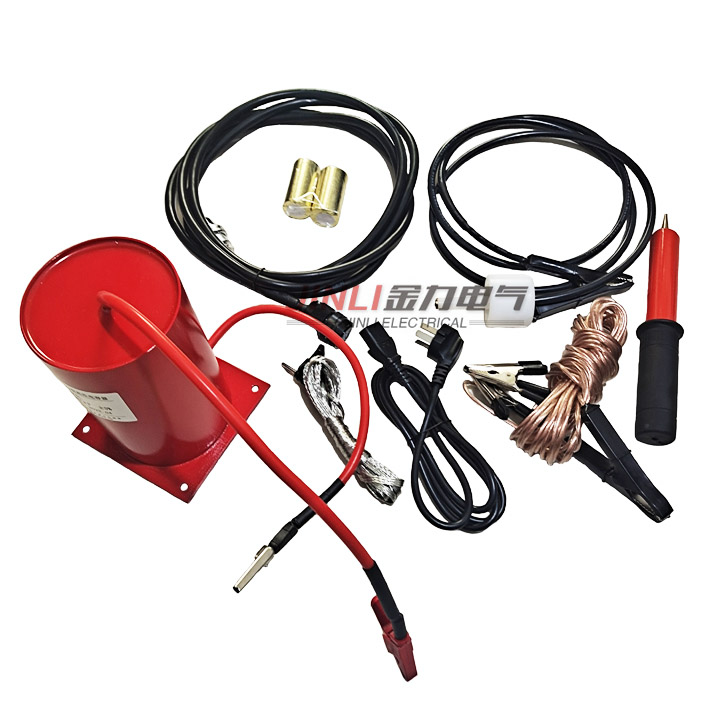

6.如圖13所示，用附帶的柔性連接電纜連接測試設備和測試電纜。打開電源，設置測試頻率、時間和電壓，以及高壓側的過流保護值和過壓保護值，然后開始升壓測試。升壓過程中，應密切監視高壓電路，并監視測試電纜是否有異常噪音。當達到測試電壓時，開始記錄測試時間并讀取測試電壓值。

7.測試時間到后，JL1012系列0.1Hz超低頻高壓發生器將自動停止。如果試驗中沒有發生破壞性放電，則認為通過了耐壓試驗。

8.在升壓耐壓過程中，如果發現輸出波形異常失真、電流異常增大、電壓不穩定、測試電纜有異味、冒煙、異響或閃燒等現象。，立即停止升壓，停機后查明原因。如果這些現象是由于試驗電纜絕緣不良造成的，則認為耐壓試驗不合格。如果確定測試電纜是由空氣濕度或表面灰塵引起的，則測試電纜應在測試前進行清潔和干燥。

9.在9的測試期間。JL1012系列0.1Hz超低頻高壓發生器，若非試驗電纜絕緣缺陷引起儀表過流保護，查明原因后，應重新進行全時耐壓試驗。
