調頻帶電電纜識別儀-多頻帶電電纜識別儀

一、產品概述

調頻帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確(定性及定量的雙重判別)、快速、操作簡單、應用范圍廣等特點。它在電纜施工及維護工作中具有重要的意義。

多頻帶電電纜識別儀是我公司根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題,參考國外先進技術，在電磁場理論的指導下,采用現代電子技術及工裝工藝技術研制而成的。

本產品主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身AQ事故，大大提高施工、維修效率，保障工農業生產及人民生活正常進行。

多頻帶電電纜識別儀，在發射端采用DSP技術對發射信號進行調制多頻點輸出，驅動大口徑卡鉗發射多頻信號。接收機對接收的信號幅度和大小識別。根據目標電纜上的信號強度特征的性將目標電纜從一大束其它電纜中鑒別出來。多頻帶電電纜識別儀兼容了普通電纜識別儀的功能，可以把輸出信號直接連接到停電運行的電纜上，它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

二、儀器主要特點

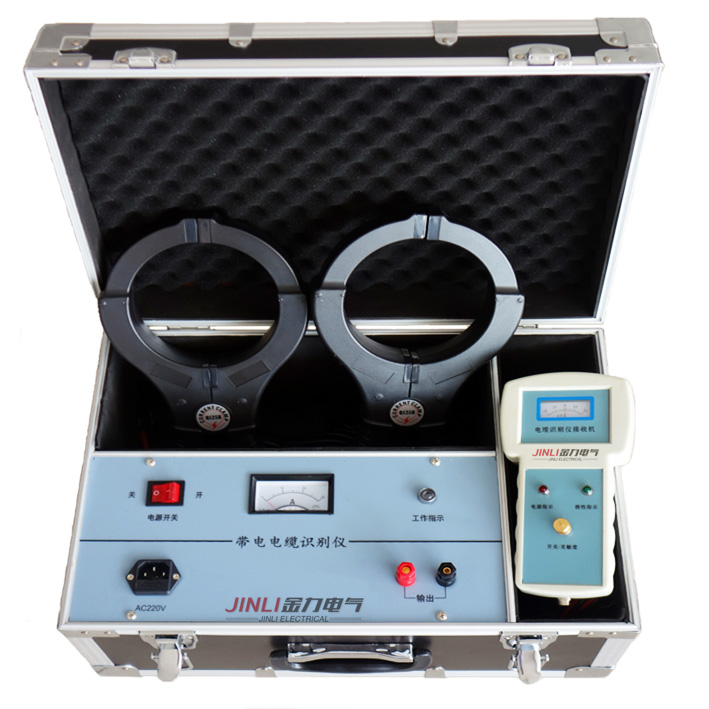

本儀器由發射機，接收機、收發卡鉗及若干連接導線組成?，F(xiàn)場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾，判斷準確、快速；保護電路可靠，不怕輸出短路；大鉗口ф150適合各種截面積的動力電纜；操作者與市電不存在任何電氣上的直接接觸，但絕對不允許在儀器帶電情況下用手去觸摸黑、紅夾子線。

? 采用間接耦合方式，操作者與電纜不存在任何電氣上的接觸，極大程度地保證了人身AQ。

? 不需要斷開各電纜兩端與變配電電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，同時大大減少了由于停電所造成的直接和間接的經濟損失。

三、主要性能指標

發射機技術參數：

●輸出頻率：低頻、中頻、高頻、射頻；
●輸出模式：直連、感應、耦合；
●輸出功率：隨匹配負荷1～10瓦自動調節，電阻為5－25000 歐姆；
●液晶顯示：自動背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻、電壓等；
●電池型號及壽命：18650鋰電池充電組，連續工作8～16小時；（視所選頻率及功率檔位）；
●過熱過流：自動保護
●電池狀態：圖形顯示；
●充電器：AC100～240伏，50～60HZ
●體積：277x227x153mm
●重量：2.8kg; 調頻帶電電纜識別儀-多頻帶電電纜識別儀

接收機技術參數：
●主動頻率：低頻、中頻、高頻、射頻；
●聲音指示：隨信號強度變化的調頻音調；
●信號強度指示：液晶顯示，聲音提示；
●信號強度表示: 條形圖、數字量程0-999
●增益動態范圍：100db
●液晶顯示：VGA高亮度LED, 支持強陽光下工作，背光照明,保證夜間正常工作；
●電池型號及工作時間：18650鋰電池充電組，連續工作12～24個小時；
●電池狀態：連續電量圖形顯示；
●體積：180x105x110mm
●重量：0.8kg
