產品簡介：
隨著我國城市化的發展，配網線路新建、遷改不斷，架空線與電纜、新線路與老線路交錯，導致線路相色標注混亂，黃、綠、紅不能代表A相、B相、C相。所以現場經常出現核相時現兩條線路的黃相為異相，測相序時黃、綠、紅為逆序此類問題，給配網線路的施工和運維帶來諸多不便，也不利于配網線路長期的規劃和管理。
我公司為解決這一問題，結合互聯網和GPS授時技術，研發出JL9008互聯網遠程定相系統（以下簡稱“系統”）。該系統由互聯網定相基站（簡稱“基站”）與互聯網定相手持機(簡稱“手持機”)兩部分組成。
JL9008互聯網遠程定相系統通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。
基站安裝在220V電源處，采集其相位信號，并校準到指定的10kV線路，將該線路的A、B、C三相定義為基準相位信號?；竞褪殖謾C(jī)通過移動互聯網分別將基準相位和現場測試相位發送到系統服務器，系統服務器進行數據處理后，再將定相結果發送給手持機，手持機即可顯示當前測試的相別。

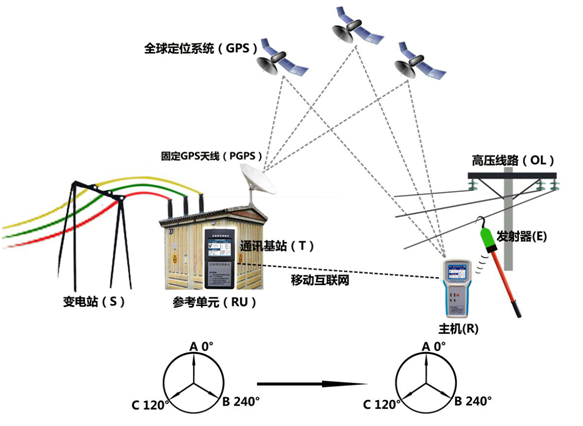

定相原理圖如下：

系統構成：

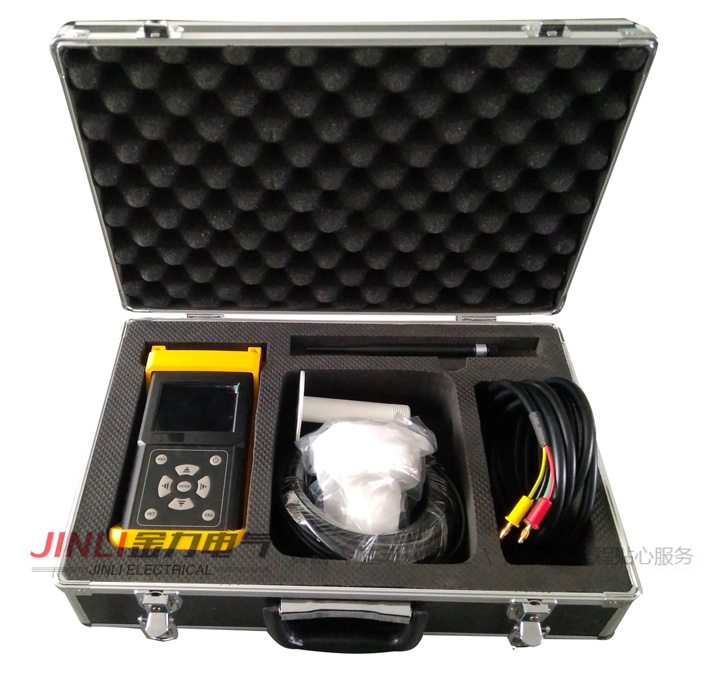

◆  基站部分

1、基站：獲取基準相位信號，配合手持機進行定相。
2、GPS、4G二合一天線：用于連接GPS和移動網絡信號。
3、電源線：用于基站連接220V電源。

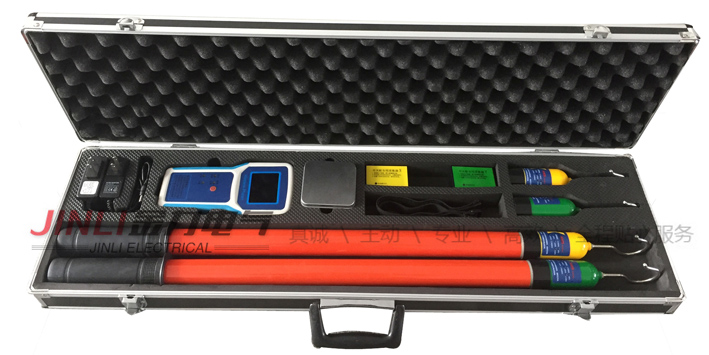

◆  手持機部分

1、配件盒：內含兩個尖頭端子、兩根自檢測試線、兩根接地線。
2、手持機：內置GPS授時模塊和4G通訊模塊，配合基站完成定相工作。
3、充電器：用于發射器、采集器和手持機充電。
4、絕緣桿：長度為3m，用于220kV及以下高壓核相。
5、X采集器：于封閉式開關柜采集相位信號。
6、彈力綁帶：用于綁扎固定采集器。
7、Y采集器：于封閉式開關柜采集相位信號。
8、X發射器（備用）：用于近程核相采集相位信號。
9、Y發射器（備用）：用于定相及近程核相采集相位信號。
10、X發射器：用于近程核相采集相位信號。
11、Y發射器：用于定相及近程核相采集相位信號。
產品特性：
◆  基站在固定地點不間斷地采集信號，并將此信號作為定相的基準相位信號，再通過網絡服務器將此基準相位信號發送給手持機，令手持機每次定相都有一個統一的參考色標。
◆  一套基站可以匹配多臺（zui多200臺）手持機同時進行定相工作。
◆  若當前無任何手持機處于定相工作狀態，基站會自動進入休眠模式，以節約網絡流量及費用。
◆  基站可選擇三種通信運營商（移動、聯通、電信）的2G/3G/4G移動網絡。
◆  基站具備相角差校準功能，可將當前380V三相相位信號校準到不同電壓等級，一般校準到10kV。
◆  手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。
◆  手持機在無移動網絡信號時，可先將相位值數據儲存，再到有網絡信號的地方與基站完成數據交換，進而完成定相工作。
◆  所有定相過程的數據交換均由系統自動完成，避免人工操作的失誤。
◆  手持機無操作1小時自動關機。
◆  發射器、采集器和手持機均內置3.7V可充電鋰電池，使用配置的5V1A充電器充電。
◆  手持機具備語音播報功能，能語音提示測量結果和操作步驟；定相時能清晰播報A相或B相或C相。
◆  發射器可在1V～220kV電壓范圍內工作，測試低壓線路時請將發射器充電孔接地，電壓高于220kV時需配置更長的絕緣桿。
◆  發射器接觸高壓線時內置蜂鳴器響，底部2個指示燈交替閃爍。
◆  結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。
技術參數：
◆  相位差準確度：誤差≤5°。
◆  頻率準確度：±0.1Hz。
◆  基站供電電源電壓及頻率：AC100V～420V，50Hz。
◆  衛星PPS時鐘誤差：≤50ns。
◆  發射器適用電壓范圍：1V～220kV。
◆  發射器和手持機的zui大傳輸視距：約100米
◆  手持機電池容量：2600mAh。
◆  發射器電池容量：350mAh。
◆  高壓測量時泄漏電流：＜10uA。
◆  基站工作時功耗：＜0.5W
◆  發射器功耗：＜0.1W
◆  手持機功耗：＜0.3W。
◆  儲存環境：-40℃- +55℃ 濕度≤95%RH。
◆  重量：單臺手持整機約5.5kg，基站整機約2kg。
◆  手持機部分整機尺寸：長89cm*寬26cm*高11cm。
◆  基站部分整機尺寸：長50cm*寬26cm*高11cm。
