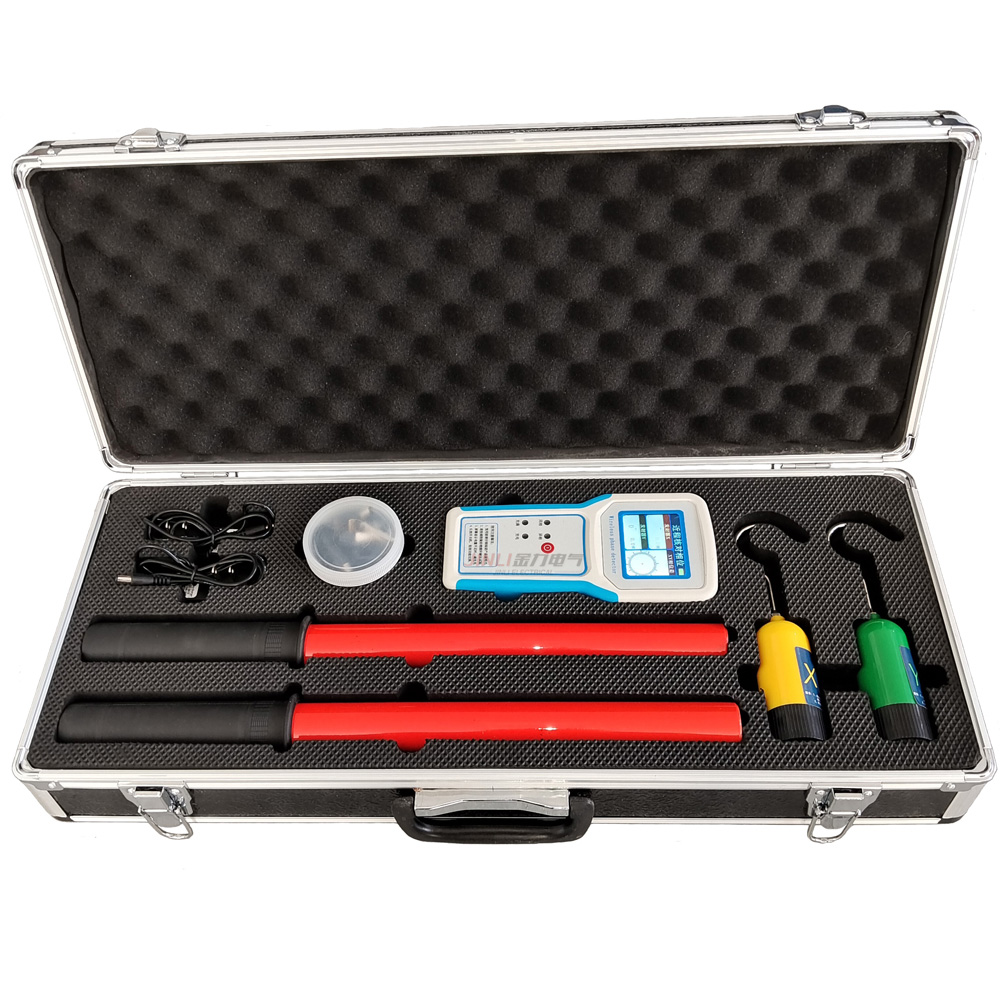

產品簡介：
JL9011無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適用于220V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
JL9011無線高壓核相儀采用無線傳輸技術，操作可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
工作原理：
JL9011無線高壓核相儀由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。
注意事項：
◆  現場測試時，應按電力部門高壓測試距離標準進行操作。
◆  標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
◆  核相操作時，手持位置不要超過絕緣桿手柄位置。
注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。
技術參數：
◆  相位差準確度：誤差≤5°。
◆  頻率準確度：±0.1HZ。
◆  可跨電壓測量范圍為220V～220kV。
◆  發射器和接收主機的zui大傳輸視距約100米。
◆  真人語音提示測量結果和操作步驟。
◆  3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。
◆  連續1小時無操作自動關機。
◆  發射器和接收主機均內置可充電鋰電池，配置5V充電器。
◆  主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為450mAH。
◆  高壓測量時泄漏電流<10ua。
◆  發射器工作功耗<0.1w，接收主機工作功耗<0.3w。
◆  工作環境：-35℃--- +45℃ 濕度≤95%RH。
◆  整機重量：約3.6KG。儀器包裝尺寸：長56cm*寬26cm*高13cm。

****************************************************************************************************************************************

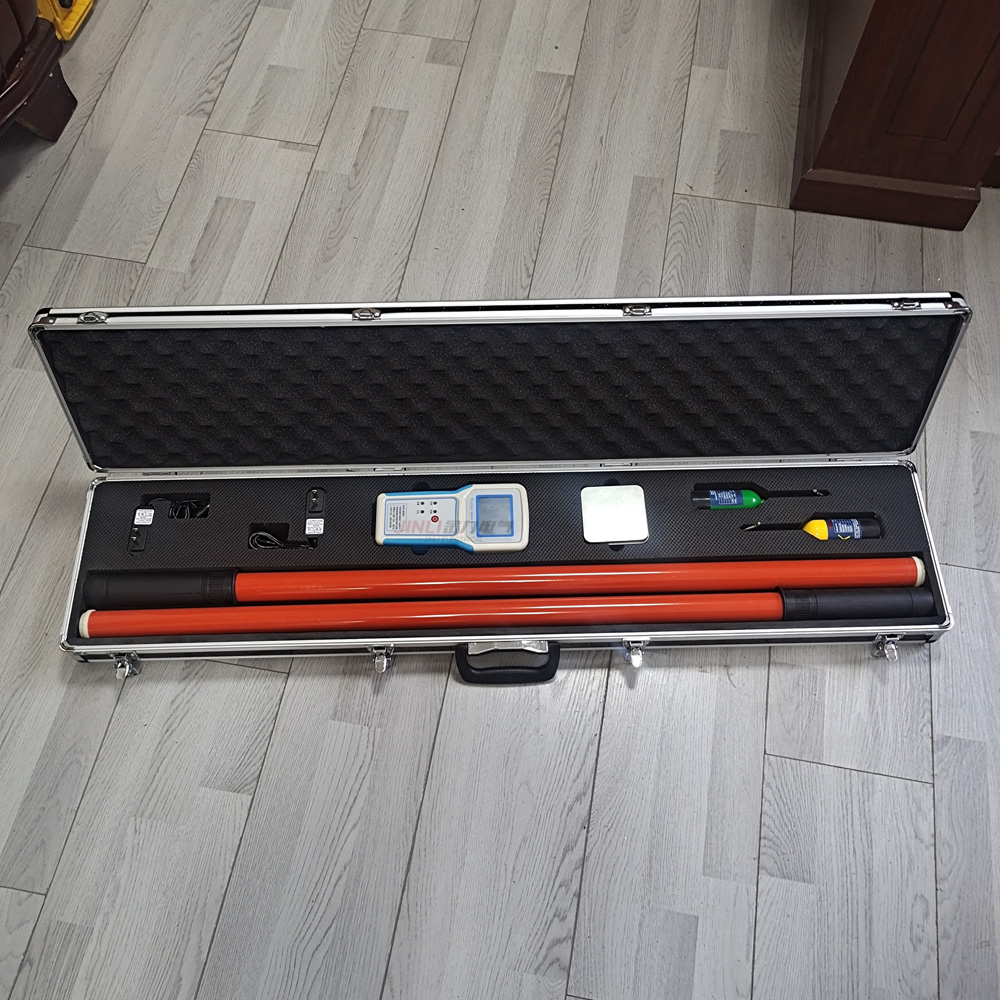

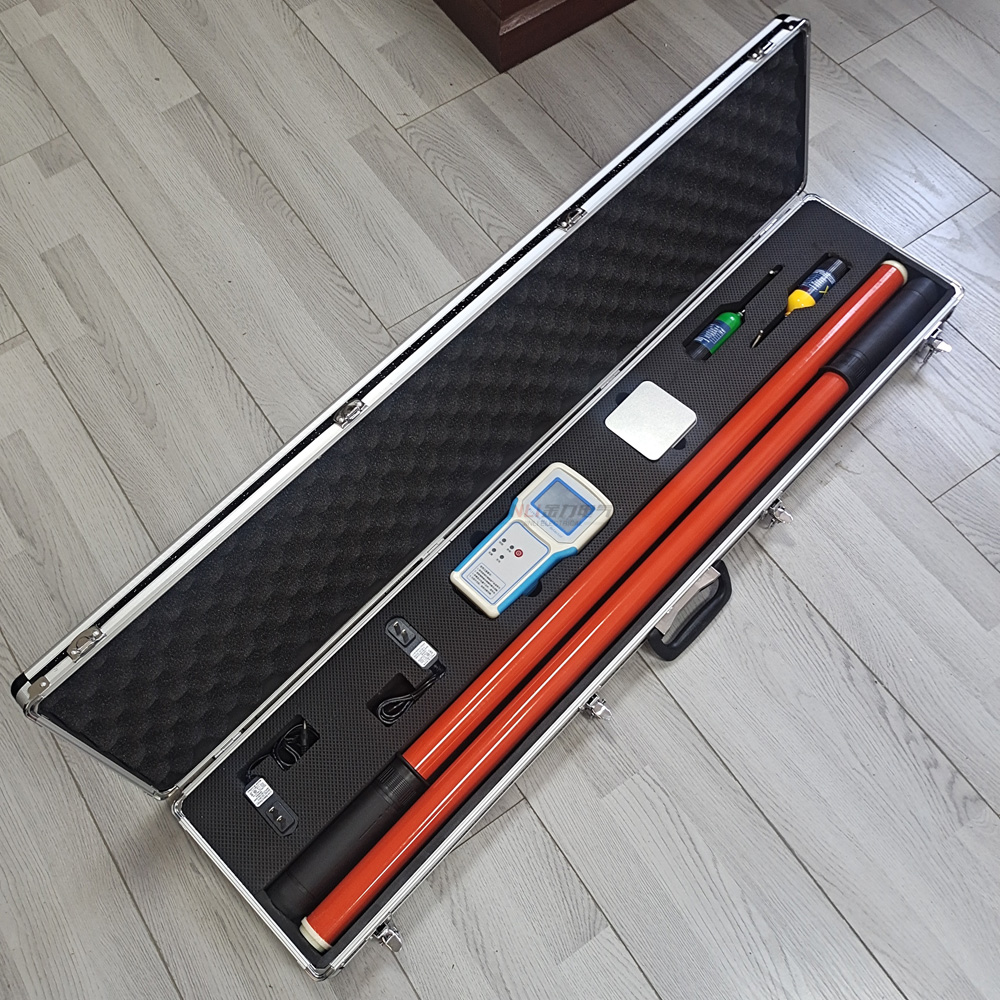

JL9011無線高壓核相儀（220V～500kV）

產品簡介：
JL9011無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適用于220V～500kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
儀器采用無線傳輸技術，操作可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
工作原理：
JL9011無線高壓核相儀由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。
注意事項：
◆  現場測試時，應按電力部門高壓測試距離標準進行操作。
◆  標準配置絕緣桿5米，對應電壓等級為 ≤ 500kV。如測量線路電壓高于500kV時，請使用長度大于5米的絕緣桿。
◆  核相操作時，手持位置不要超過絕緣桿手柄位置。
注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。
技術參數：
◆  相位差準確度：誤差≤5°。
◆  頻率準確度：±0.1HZ。
◆  可跨電壓測量范圍為220V～500kV。
◆  發射器和接收主機的zui大傳輸視距約100米。
◆  真人語音提示測量結果和操作步驟。
◆  3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。
◆  連續1小時無操作自動關機。
◆  發射器和接收主機均內置可充電鋰電池，配置5V充電器。
◆  主機內置18650鋰電池，電池容量為2500mAH。發射器內置10440鋰電池，電池容量為450mAH。
◆  高壓測量時泄漏電流<10ua。
◆  發射器工作功耗<0.1w，接收主機工作功耗<0.3w。
◆  工作環境：-35℃--- +45℃ 濕度≤95%RH。
◆  整機重量：約7KG。
◆  儀器包裝尺寸：112cm*寬26cm*高11cm。
