產品用途：

SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種ZY設備。

適用范圍：

JLLH系列SF6氣體回收充放裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。

設計方案：

JLLH系列SF6氣體回收充放裝置、本裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。

產品特性：

◆ 內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。

◆ 一體化的設計和較小的體積便于移動和使用。

◆ gaoxiao的過濾免維護系統，極大保證了回收SF6氣體的質量。

◆ 內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。

◆ 所有電氣系統均采用優質品牌。

◆ 優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。

◆ 整機為風冷無需外接水源。

◆ 內置溫度保護系統即使在-20攝氏度下也能正常工作。

◆ 內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。

◆ 所有球閥為密封元件具有自動補償性能。

◆ 具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。

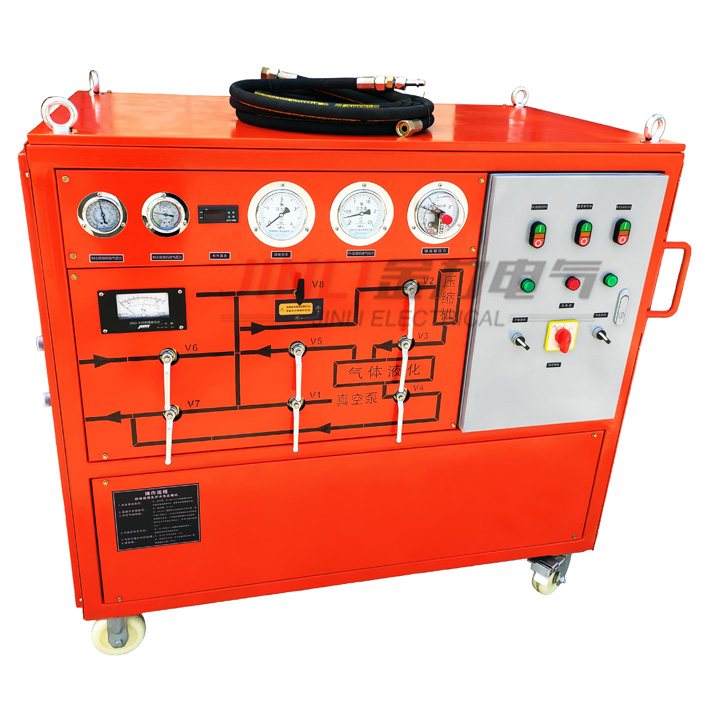

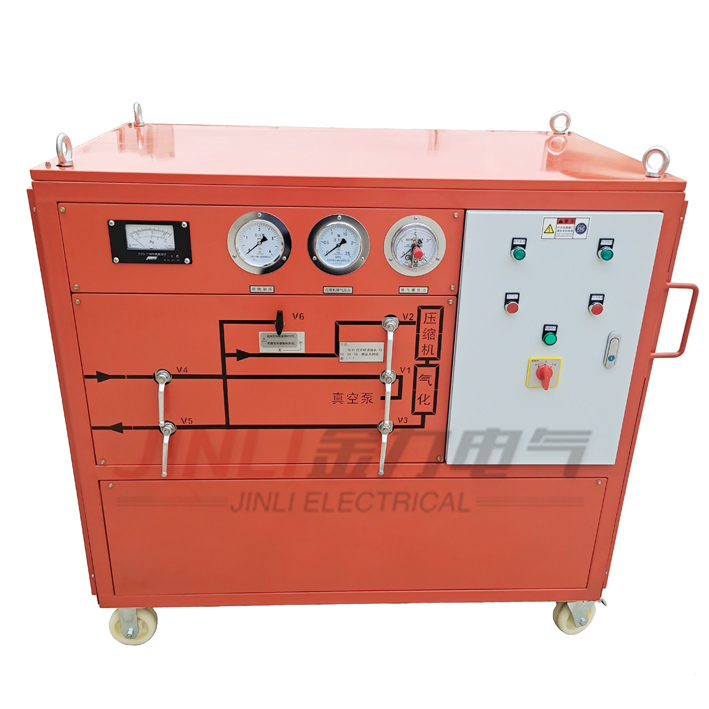

產品外觀：

整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。

型號說明：

JL   LH  -  7  Y  -   15   -   50

備注說明：

JL:單位名稱縮寫“揚州金力電氣”

LH: "L"為六氟化硫漢語拼音首字母,"H"為回收裝置漢語拼音首字母

7：壓縮機排氣量為7m3/h（壓縮機品牌及型號可選）

Y："Y"表示存儲形式為液態（"Q"表示存儲形式為氣態）

15：真空泵抽速15m3/h（真空泵品牌及型號可選）

50：表示可儲存50KG的SF6氣體（儲氣罐容量可選）

產品參數：

◆ 回收

回收初壓力≤0.8MPa

回收終壓力≤50KPa

回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。

◆ 充氣

對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。

◆ 抽真空

裝置極限真空度小于等于10 Pa

對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1-2小時。

◆ 貯存

貯存容器容積0.05m3

名義液態貯存量50kg

zui高貯存壓力3.8 MPa

◆ 凈化

對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

◆ 年泄漏率≤1%名義儲存量

◆ 噪聲≤75dB(A)聲壓級

◆ 工作環境溫度  -10°- 40℃

◆ 功率≤5KW

◆ 電源：交流三相五線制  50HZ 380V±10%

◆ 重量約500 kg

◆ 外形尺寸（長×寬×高）：1450×810×1280
