產品簡介：

JL8004氧化鋅避雷器在線測試儀廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要求。JL8004氧化鋅避雷器在線測試儀采用了高速微電腦控制的高精度采樣、處理電路，先進的傅立葉諧波分析技術，確保數據的可靠性?？蓽y量氧化鋅避雷器在工頻電壓下的全電流、阻性電流、三次諧波電流、五次諧波電流、七次諧波電流、一次電壓、有功功率及電壓與電流的相位差角等。以判斷MOA絕緣受潮和閥片老化程度。

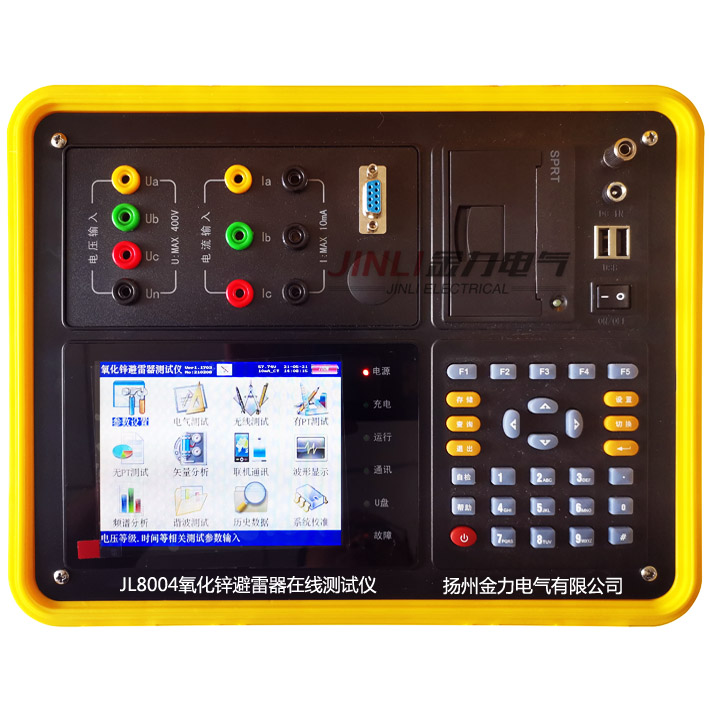

JL8004氧化鋅避雷器在線測試儀采用大屏幕彩色液晶屏顯示，全漢字菜單提示操作及打印輸出。使人機交換功能更強。本儀器具有接線簡單、測量精度高、可靠性強等特點。

產品特性：

◆ 儀器是專門用于檢測氧化鋅避雷器性能和質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析、諧波測試的功能。

◆ 可精確測量電壓、全電流、阻性電流、容性電流、3次諧波電流、5次諧波電流、7次諧波電流、基波電流超前基波電壓的相位差、有功功率、頻率等多種電參量。

◆ 可顯示被測基波電壓和基波電流的矢量圖。

◆ 電流測量采取直接接線的方式，能保證測試數據的準確度。

◆ 有線、無線（有線機型不支持）、無PT三種測量方式。

◆ 所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。

◆ 內置大容量數據存儲器，可將所有測試數據以記錄的形式保存，以備后查。

◆ 儀器可擴展USB接口，可方便的將數據直接拷貝到后臺管理計算機。

◆ 儀器可配備微型打印機，隨時將現場測試數據打印出來。

◆ 具備萬年歷、時鐘功能，實時顯示日期及時間。可在保存現場檢測數據的同時保存測試的日期和時間。

◆ 采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。

◆ 導電硅膠按鍵，手感好、壽命長、設計合理、操作方便。

◆ 內置大容量、高性能鋰離子充電電池，充滿電連續工作10小時以上。

◆ 體積小、重量輕，便于攜帶，非常適合現場測量使用。

產品參數：

◆ 輸入特性

電壓測量范圍：0~250V

電流測量范圍：0.0～10mA（可選配鉗表，擴展量程至0～5A～25A）

相角測量范圍：0~359.99°

頻率測量范圍：45~55Hz

電壓通道數：三通道（UA、UB、UC）

電流通道數：三通道（IA、IB、IC）

諧波分析次數：16次

存儲記錄數：500條

◆ 準確度

電壓：±0.2%

頻率：±0.005Hz

電流、功率：±0.5%

相位：±0.5°

◆ 工作溫度：－10℃~ +40℃

◆ 充電電源：AC100V～220V、頻率45Hz-55Hz

◆ 主機功耗：≤3VA

◆ 電池工作時間：≥10小時

◆ 絕緣：

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

◆ 體積：320mm×240mm×130mm

◆ 重量：2.6 Kg
