一、產品概述

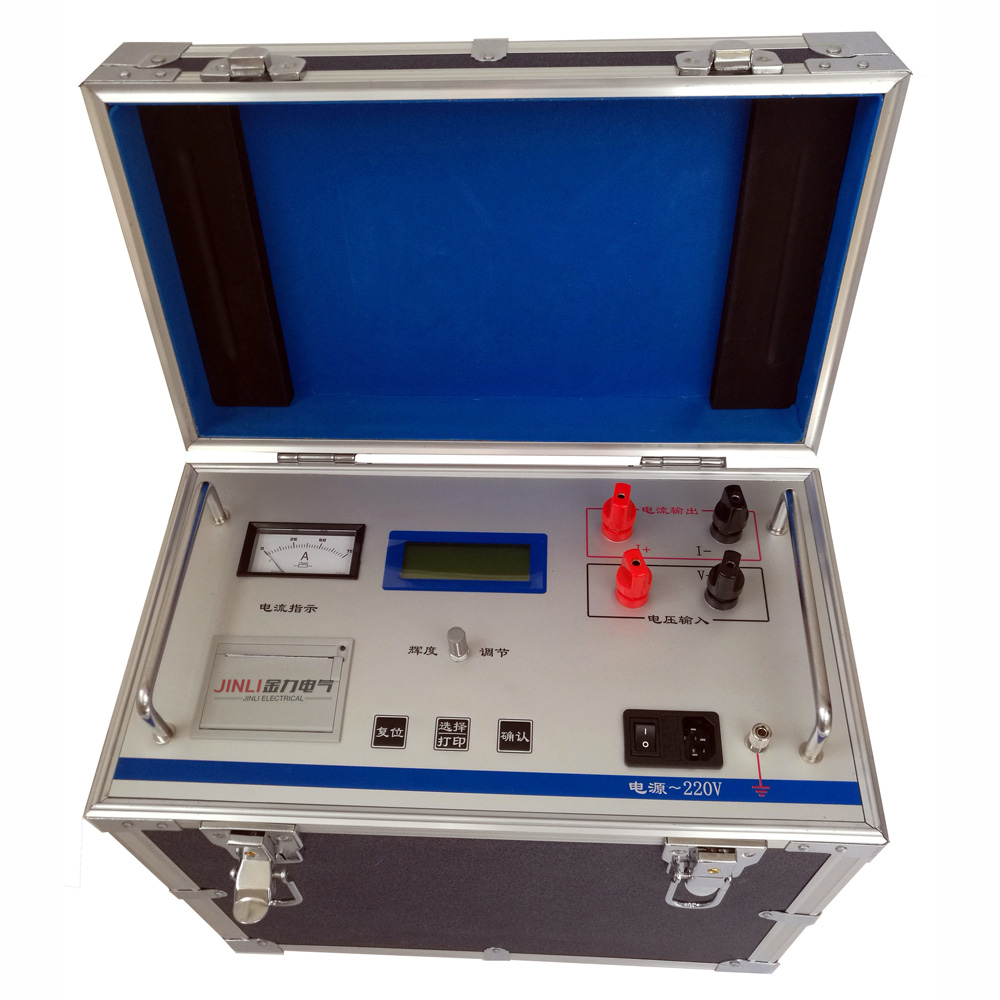

    變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。JL3008直流電阻測試儀30A采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

二、AQ措施

  ◆ 使用本儀器前必須認真閱讀本手冊。

  ◆ 儀器使用避開雨淋、腐蝕氣體等場所。

  ◆ 儀表應避免劇烈振動。

  ◆ 對儀器的維護、調試應由專業人員進行。

  ◆ 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

  ◆ 測量無載調壓變壓器，一定要等放電指示報警音停止后，再切換檔位。

  ◆ 在測試過程中，禁止移動測試夾和供電線路。

三、性能特點

  ◆ 自動化程度高，操作簡便。

  ◆ 采用高頻開關電源技術，輸出電流大，適合大中型變壓器直流電阻測量。

  ◆ 保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

  ◆ 具有聲響放電報警，放電指示清晰，減少誤操作。

  ◆ 響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

  ◆ 采用立式機箱結構，便于現場使用。

  ◆ 智能化功率管理技術，儀器總是工作在zui小功率狀態，有效減輕儀器內部發熱，節約能源。

  ◆ 點陣式液晶，中文菜單。

  ◆ 熱敏打印機，高速、靜音，打印輸出測試結果。

四、技術指標

  ◆ 輸出電流：2.5A、5A、10A、20A、30A

  ◆ 量程：　  100μΩ～600mΩ   （30A檔）

                    100μΩ～1Ω      （20A檔）

                    500μΩ～2Ω      （10A檔）

　　　　　　  1mΩ～4Ω      （5A檔）

                       2mΩ～8Ω       (2.5A檔）

  ◆ 準確度：0.2%

  ◆ 分辨率：0.1μΩ

  ◆ 工作溫度：-10～40℃

  ◆ 環境濕度：≤80%RH，無結露

  ◆ 工作電源：AC220V±10%，50HZ±1HZ
