小接地系統--母線電壓不平衡的現象分析

在我國，通常將電壓為6～35kV系統中性點非直接接地運行。非直接接地系統俗稱小接地系統，包括中性點不接地系統和中性點經消弧線圈接地系統。該系統的電氣設備和線路對地絕緣按能承受線電壓考慮設計的， 大的優點是線路發生單相接地時可以運行2h。這樣能滿足配網點多、面廣、用戶復雜的情況，提高了供電的可靠性。
在實際運行中，常會監視到母線電壓不平衡的現象，引起母線電壓不平衡的原因很多，處理的辦法因故障而異。
(1) 母線電壓互感器一相二次熔絲熔斷?，F(xiàn)象為 信號警鈴響，打出"電壓互感器斷線"光字牌，一相電壓為零，另外兩相電壓正常。如10kV母線三相電壓為0kV，6.1kV，6.1kV。處理對策：退出低壓等與該互感器有關的保護，更換二次熔絲。
(2) 母線電壓互感器一相一次熔絲熔斷。從電壓表反應出一相電壓大幅度降低，其他兩相電壓有不同程度的降低。我局青海湖變母線電壓為6.7kV，5.2kV，2.5kV，退出電壓互感器檢查發現C相一次熔絲熔斷，更換之后，投入運行，電壓恢復正常。

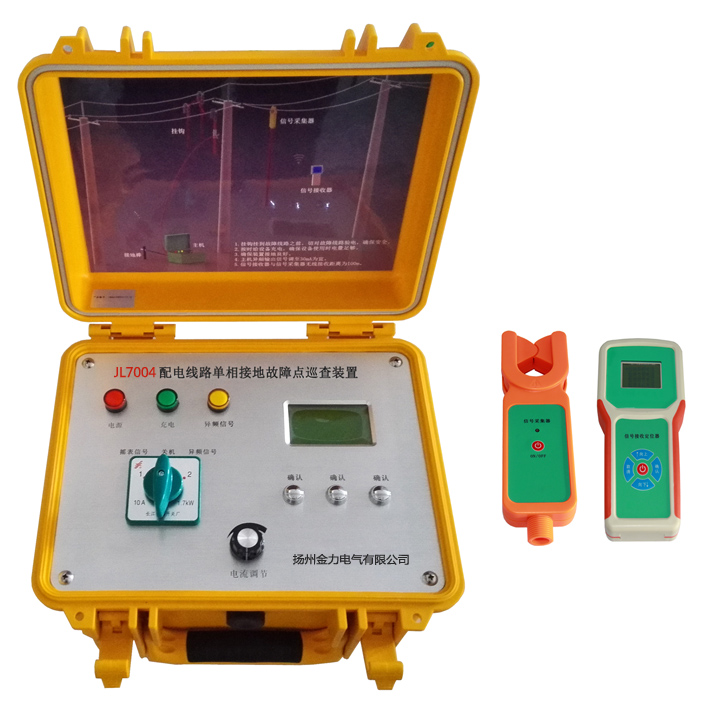

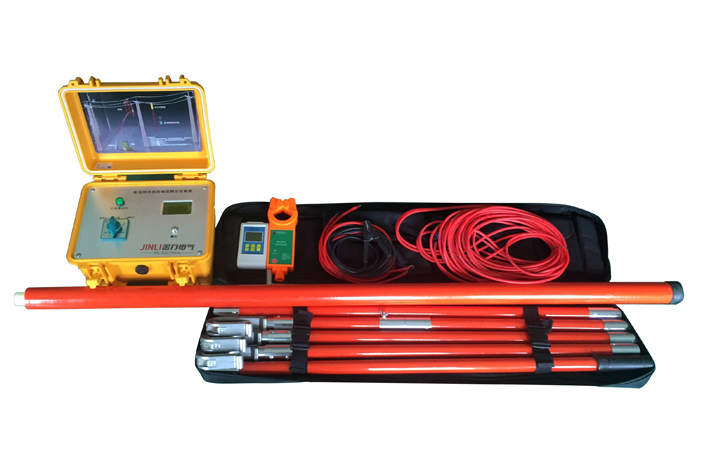

(3) 出線回路發生接地，這是電網常見的不正常運行狀態。發生接地時，故障相對地電壓降低，金屬性的完全接地時降為0kV，非故障相對地電壓升高，金屬性的完全接地時升為線電壓。有的變電所有"小電流接地選檢裝置"，根據接地時產生零序電流，能判斷出接地的線路。若所內無此裝置，則通過運行人員的操作選出接地線路之后，通過調度及時通知線路維護人員去處理。因為接地時常引起母線避雷器爆炸、電壓互感器發熱噴油、高溫的電弧容易損壞設備，引起線路另一點接地，造成兩相短路。尤其是間歇性的接地還能引起網絡電壓不應有的升高。
(4) 出線回路缺相運行，這對農網變電所母線電壓影響較大。35kV變電所負荷小，配網線路長，一回路分支的一相跌落熔斷器熔斷，若該分支負荷較大，故障相甩負荷電壓升高，非故障相電壓有一定的降低。若分支負荷小，線路呈容性，或為小電源上網專線，故障相失去電容或電源，從而電壓降低，非故障相電壓較故障相電壓高，這在一定程度上影響母線電壓的平衡度。選出該回路后通知配電人員處理。
(5) 多數35kV的農網變電所進出線及主變高壓側用跌落熔斷器代替斷路器，發生跌落熔斷器一相熔斷或線路斷線，該農網變電所母線電壓不平衡。缺相運行的變壓器有異常響聲，故障相電流為0。運行人員應及時更換熔斷件，若線路斷線，將該變電所全所停電，通知有關人員巡線、處理。
(6) 線路參數不平衡、三相負荷的不對稱也會影響母線電壓的平衡。我局共和變電所35kV母線三相電壓分別為21kV，18kV，21kV，春季檢修，將長199km的共-塘-興-曲-賽線退出運行后，三相電壓均為21kV，主要是線路換位不完善、線路參數不平衡引起的。
總之，出現母線電壓不平衡的現象，要通過電壓表、電流表、現場巡視等綜合判斷，找出原因，排除故障。
