如何巧用JL2000B數字雙鉗相位伏安表

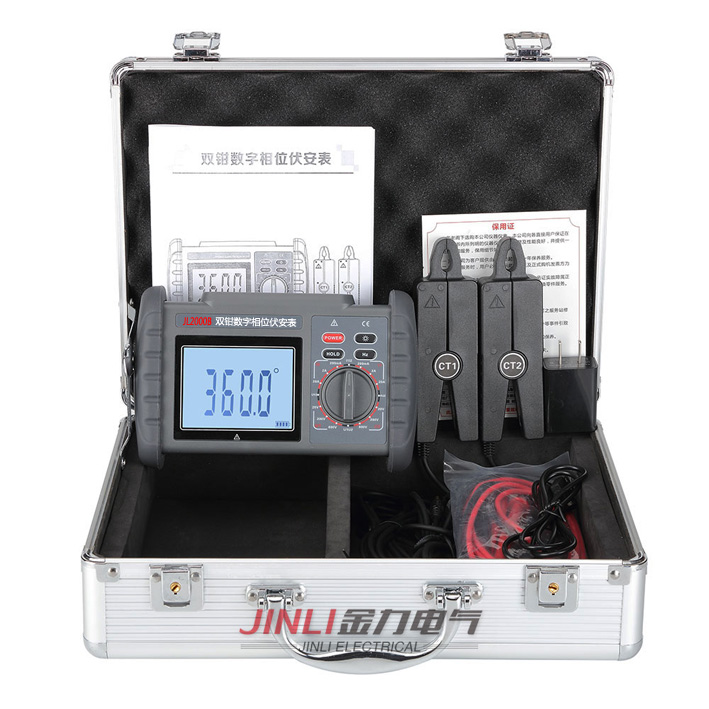

JL2000B數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得視覺效果。
1、如何用JL2000B數字雙鉗相位伏安表進行三相電壓相序的測量？
將UAB（或UAO）電壓從U1端輸入，UBC（或UBO）電壓從U2端輸入，測量其相位角φ，如φ=120°，則為正相序；如φ=240°，則為負相序。亦可用兩把卡鉗測量其三相電流的相序。
2、如何用JL2000B數字雙鉗相位伏安表進行感性電路、容性電路的判定？
將被測電路的電壓從U1端輸入，電流經卡鉗從I2插孔輸入，測量其相位。若測得相位φ1小于90°，則電路為感性；若測得的相位大于270°，則電路為容性。
將被測電路的電流經卡鉗從I1插孔輸入，電壓從U2端輸入，測量其相位，若測得相位φ2小于90°，則電路為容性；若測得的相位大于270°，則電路為感性。
3、如何用JL2000B數字雙鉗相位伏安表進行功率因數的測量？
由2測得感性電路相位功率因數角φ1、容性電路電流超前于電壓的相角φ2則可算出COSφ1、COSφ2為相應功率因數值。
4、如何用JL2000B數字雙鉗相位伏安表進行功率的測量？
前面所述方法測得電壓U、電流I及φ，由φ算出功率因數COSφ后，根據公式P=UIcosφ計算功率。
5、如何用JL2000B數字雙鉗相位伏安表進行變壓器接線組別的檢查？
電力變壓器常采用Y/YO-12，YO/△-11，Y/△-11三種接線組別。當采用Y/YO-12接法時，UAB與Uab同相，測其相位角為0°或360°；當采用Y/△-11或YO/△-11接法時，Uab與UAB間相位角為30°即Uab超前UAB相位30°（腳標A、B表示高壓繞組端，a、b表示低壓繞組端，0表示有中線聯接。）
6、如何用JL2000B數字雙鉗相位伏安表進行三相繞組聯接方式的判別？
不論三相交流發電機的三相繞組或三相負載，或三相變壓器的高、低壓繞組，其聯接方式都有星形（又稱Y形）聯接和三角形（又稱△形）聯接方式。當采用星形（Y形）聯接時，測得UAB與UA間相位角為30°（UAB超前UA相位角）；測得Uab與Ua間相位角為30°（Uab超前Ua相位角）。當三相負載或三相變壓器的低電壓繞組采用三角形（△11形）聯接時，Uab超前Ua，其相位角為60°。
7、如何用JL2000B數字雙鉗相位伏安表進行三相二元件有功電度表接線正確性的判斷？
考慮到電流的進出和三相電壓相序，七條輸入線有48種組合，這48種中只有兩種是正確的，錯誤的有46種（其中不轉12種，順轉數字不準有10種，反轉有12種，隨COSφ變化，時順轉、時反轉的有12種）。使用該相位表能方便的讀測相位關系，判斷出兩種正確的接線。即測取UAB與IA相位角等于φ1，UCB與IC相位角等于φ2（是電壓超前電流的相角），若φ1-φ2=±300°，則接線正確。
8、如何用JL2000B數字雙鉗相位伏安表進行估斷電度表運行的快慢？
根據公式：T=3600n/NP（秒），先計算出電度表轉n圈時所用的理論時間T。式中：P—測定時電度表的負載功率（KW）；N—電度表的常數（轉/KWH），標在電度表表盤上，然后測出電度表轉n轉時，實際所用時間t，比較t與T就可判斷電度表運行快慢。
9、如何用JL2000B數字雙鉗相位伏安表進行漏電流的測量？
該相位表具有極高的電流分辯率，可作漏電流表使用。
i.對于兩相設備，當設備不漏電時，兩線電流大小相等，方向相反，兩線電流之和為零，如果讓兩條線同時經鉗口通過，則儀表電流顯示為零。如果有漏電，則兩線電流不等，這時相位表電流示數即為漏電流。
ii.對于三相三線設備，當設備不漏電時，三相線電流之和應為零，如果讓三條線從鉗口通過，則相位表電流正常顯示應為零；如果有漏電，則相位表電流示數為漏電流數。
iii.對于三相四線設備，當設備不漏電時，四線電流之和為零，如果讓四條線從鉗口通過，則相位表電流正常顯示應為零；如果有漏電，則相位表電流示數為漏電流數。
