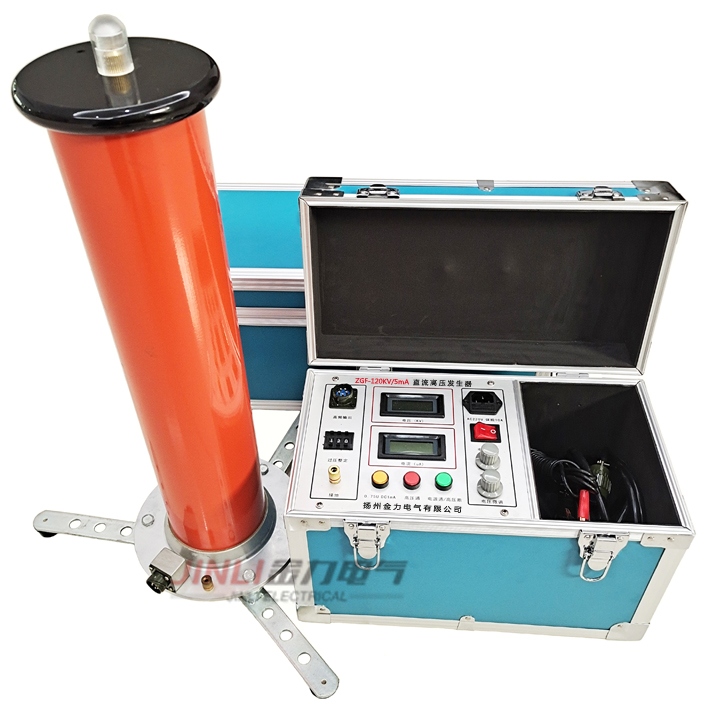

直流高壓發生器使用說明介紹
1.高頻輸出及電壓、電流測量電纜快速聯接多芯插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針?lè)较蜣D(zhuǎn)動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
2. 數顯電壓表:LCD液晶數字顯示直流高壓輸出電壓,單位為kV, 小分辨率為±0.1kV。
3. 數顯電流表: LCD液晶數字顯示直流高壓輸出電流,單位為uA, 小分辨率為±0.1uA。
4. 電源保險絲座:保險絲為10A。
5.電源輸入插座:單相交流220V±10%,50Hz。將隨機配置的電源線與電源輸入插座相聯（插座內自帶保險管10A或單獨保險座）。
8. 接地接線柱:此接地端子與倍壓筒接地端子及試品接地聯接為一點后,再與接地網相連。
9.過電壓整定撥盤開關:用于設定過電壓保護值。過壓整定范圍為0.05-1.2倍額定電壓內,撥盤開關所顯示值單位為kV。
10.單雙節選擇開關（為雙節倍壓筒 ）、電壓滿度換檔（分節）開關:當開關撥向1時,倍壓筒為單節,電壓表顯示的是單節倍壓筒電壓;
當開關撥向2時,倍壓筒為雙節,電壓表顯示的是雙
節倍壓筒電壓。
11.雙節倍壓筒使用時,請將上節下端法蘭白點標記對準下節上端法蘭白點后,順時針?lè)较蛐D(zhuǎn)到碰足（約30度角左右）,即上下節電氣聯接到位,反之為卸下。
12.單節使用時,請別忘記把另配置的一端頂蓋,用上述的方法裝到下節的頂端上。
13.75%VDC-1mA用黃色帶燈按鈕:紅燈亮?xí)r有效。當按下黃色按鈕后黃燈亮,輸出高壓降到原來的0.75倍,并保持此狀態,此功能是專門為氧化鋅避雷器快速測量用0.75VDC-1mA,按下綠色按鈕紅燈、黃燈均滅,高壓切斷并退出0.75倍狀態。
14.綠色帶燈按鈕:綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下,按下綠色按鈕,紅燈滅綠燈亮,高壓回路切斷。
15. 紅色帶燈按鈕、高壓接通按鈕、高壓指示燈:在綠燈亮的狀態下,按下紅色按鈕后,紅燈亮綠燈滅,表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮,綠燈仍亮,但松開按鈕紅燈滅綠燈亮,表示機內保護電路已工作,此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障,檢查無誤后再開機。
16.粗調電壓調節電位器:該電位器粗調多圈電位器,順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能。因此升壓前必須先回零位。電壓調節精度0.1%kV,試驗完畢后,該電位器應回到零位上。
直流高壓發生器是一個看是簡單實際操作起來確有很復雜的問題，揚州金力電氣有限公司是一家專業生產直流高壓發生器的廠家，做為一個廠家，在這里我們對廣大電力愛好者提出幾點具體的操作流程。
直流高壓發生器是提供高壓直流源的儀器，做為一個負責任的高電壓儀器廠家，我們首先要強調的 。 是大家必須牢記心中的警鐘，在使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。同時現場必須保持至少有三個工作人員在現場，這樣才能有效的保證使用人員的 。
在打開儀器上的電源前要肯定直流高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命 主要的要點之一。還有盡量避免過量程使用儀器。在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電應用ZS 放電電阻棒對試品放電。放電時不能將放電棒立即接
觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電， 后直接接上地線放電。
