JL9011高壓無線核相儀現場核相詳細介紹說明

公司主營：直流高壓發(fā)生器，無線高壓核相儀，微機繼電保護測試儀，試驗變壓器，直流電阻測試儀，變頻串聯(lián)諧振試驗裝置， 真空濾油機，絕緣油介電強度測試儀，高壓開關機械特性測試儀，回路電阻測試儀，接地引下線導通測試儀，接地線成組直流電阻測試儀，變壓器損耗參數測試儀，大電流發(fā)生器（升流器），變壓器繞組變形測試儀，變壓器特性綜合測試臺等電力測試儀器，

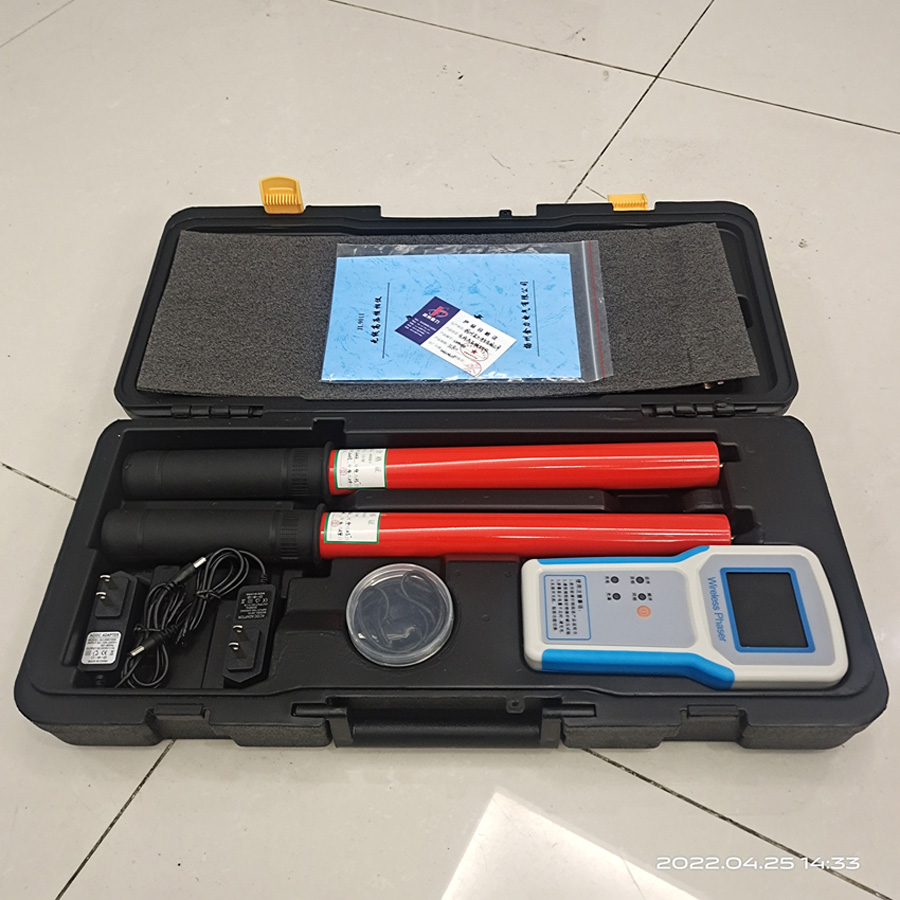

① 先將 X和Y采集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相。

②在高壓線核相時應分別將X和Y采集器按以下方法排列進行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。

③如果要得到精確數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，以找出精確的相位角度。

④在核相時，如 AA′、AB′、BB′. BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果以應為：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)

⑤ 在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相

⑥在≥66KV核相時，X和Y采集器可以采取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y采集頭放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y采集頭放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）

⑦測相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°則說明是順相序，該相應為“B”，如顯示240°則是逆相序，該相應為“C”。

⑧ 驗電:將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電。
