常用電力電纜故障測試儀工作原理
其辦法是首要在不擊穿被測電纜毛病點的情況下，測得低壓脈沖的反射波形，緊接著用高壓脈沖擊穿電纜的毛病點發作電弧，電弧電壓降到必定值時觸發中壓脈沖來安穩和延伸電弧時刻，之后再宣布低壓脈沖，然后得到毛病點的反射波形，兩條波形疊加后相同可以發現發散點就是毛病點對應的方位。因?yàn)檫x用了中壓脈沖來安穩和延伸電弧時刻，比二次脈沖法更簡略得到毛病點波形。相關于二次脈沖法因?yàn)槿蚊}沖法不必挑選燃弧的同步時長，操作起來也跟加簡潔。三次脈沖法選用雙沖擊辦法延伸燃弧時刻并穩弧,可以輕易地定位高阻毛病和閃絡性毛病。三次脈沖法技能,操作簡略,波形明晰,定位疾速精確,當前已經成為高阻毛病和閃絡性毛病的干流定位辦法。三次脈沖法是二次脈沖法的晉級。
全長及電纜毛病點距測驗端的大致方位。電纜毛病定點儀是電纜毛病測驗儀主機斷定電纜毛病點的大致方位的根底上來斷定電纜毛病點的精確方位。關于不知道走向的埋地電纜，電力電纜毛病測驗儀的作業原理電力電纜毛病測驗儀由電力電纜毛病測驗儀主機、電纜毛病定位儀、電纜途徑儀三個首要部分組成。電纜毛病測驗儀主機用于丈量電纜毛病毛病性質。需運用途徑儀來斷定電纜的地下走向。電力電纜毛病進行測驗的根本辦法是經過對毛病電力電纜施加高壓脈沖，電纜毛病點處發作擊穿，電纜毛病擊穿點放電的一起對外發作電磁波并一起宣布聲音。

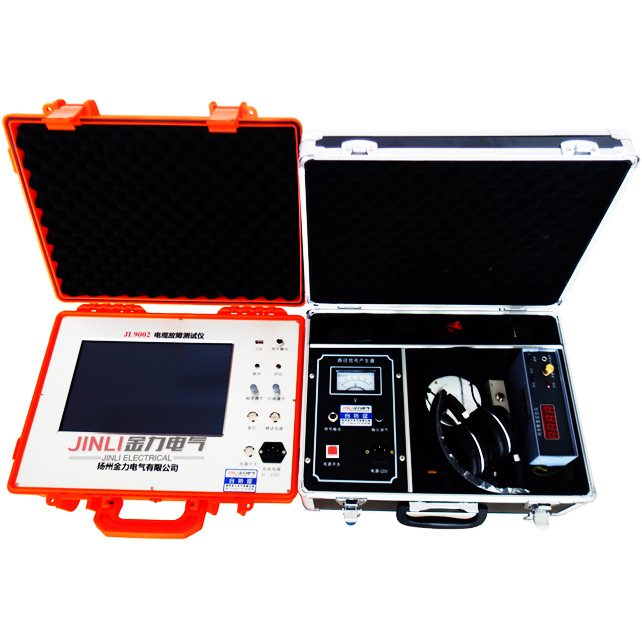

JL9002電力電纜故障測試儀生產廠家-揚州金力電氣有限公司
讓電纜的高阻毛病點發作擊穿燃弧。一起，測驗端參加丈量用的低壓脈沖，丈量脈沖抵達電纜的高阻毛病點時，遇到電弧，電弧的表面發作反射。因?yàn)槿蓟r(shí)，高阻毛病變成了霎時的短路毛病，低壓丈量脈沖將發作顯著的阻抗特征改變，使得閃絡丈量的波形變?yōu)榈蛪好}沖短路波形，使得波形區分格外簡略明晰。這就是稱之為的二次脈沖法”接收到低壓脈沖反射波形相當于一個線芯對地徹底短路的波形。將開釋高壓脈沖時與未開釋高壓脈沖時所得到低壓脈沖波形進行疊加，2個波形會有一個發散點，這發散點就是毛病點的反射波形點。這種辦法把低壓脈沖法和高壓閃絡技能聯系在一起，使測驗人員更簡略判別出毛病點的方位。與傳統的測驗辦法比較,弧反射法(二次脈沖法)電纜毛病定位中的運用的作業原理：首要運用必定電壓等級、必定能量的高壓脈沖在電纜的測驗端施加給毛病電纜。二次脈沖法的之處，將沖擊高壓閃絡法中的雜亂波形簡化為簡略的低壓脈沖短路毛病波形，所以判讀極為簡略，可精確標定毛病間隔。
