LC串聯諧振與RLC串聯諧振有何不同？

　　LC電路特點

　　LC串聯諧振又稱為儲能電路，是在理想狀態下的諧振電路，任何導體材料都會存在不同大小阻值，但LC諧振電路的阻抗可以形成等效電阻，它的阻值大小是隨頻率高低變化而變化，LC諧振電路是應用的難點，主要應用于發射機，無線電接收機和電視接收機的相關領域。

　　RLC串聯諧振電路是實現大型電氣設備交流耐壓的主要原理，下面將闡述它的特點。

　　RLC電路的特點

　　RLC是由電阻，電容和電感所組成的電路，當RLC產生諧振條件時，電路中總阻抗zui小，電流較大，此時電路中的電流相等，而電感的電壓超前限流90°，電容的電壓滯后電流90°，電感電容的相位差180°。

　　電源頻率越高，電感兩端電壓越高，而電容兩端頻率越低，要想使電感和電容兩端的電壓一樣大，就需要調整諧振頻率，當達到諧振狀態時，感抗和容抗完全抵消，當回路總阻抗等于電阻值，阻抗zui小。

　　諧振頻率：F=1/2π√LC

　　RLC與LC電路的應用

　　LC電路是比較理想化的電路，也是技術的難點，目前在一些射頻技術，廣播技術中用得比較多，相比而言RLC串聯諧振電路比較普見，應用更廣泛，在電子電路模塊化生產中經常使用，只是很多用戶沒有深入了解實現過程，RLC串聯諧振電路能運用到高電壓設備是實現交流耐壓試驗的zui根本原理，所以，才得到了很多用戶的關注。

產品簡介：

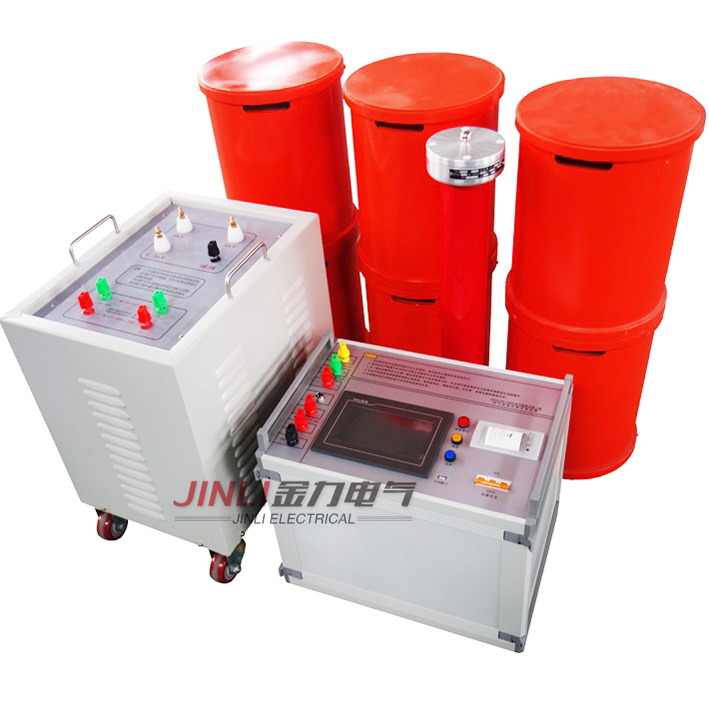

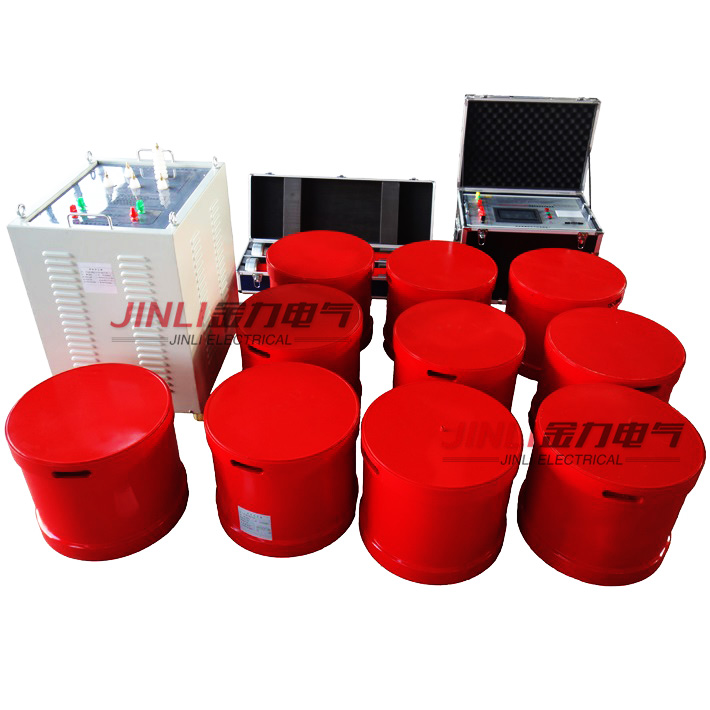

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強?？蛇x配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
