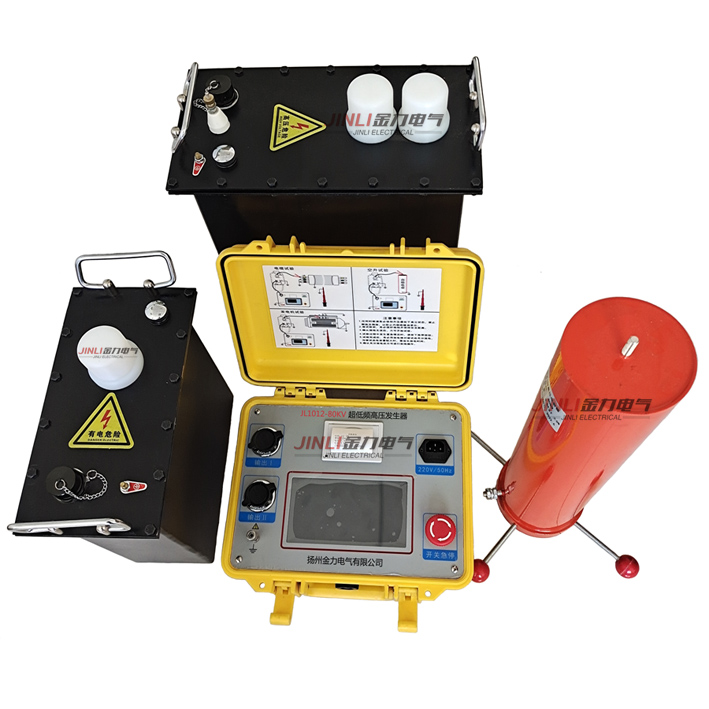

超低頻高壓發生器的特點及應用

　　超低頻高壓發生器一般用于電力電纜的耐壓試驗，也可用于大型電力變壓器的絕緣耐壓試驗。

　　其特點是對被測電纜無損傷，也可對已開始老化但仍可使用的電纜進行測試，是一種無損傷電壓試驗方法。

　　該測試比直流高壓測試更準確地確定新電纜和維修電纜在其接頭和端頭處的連接錯誤。

　　行業標準“35kV 以下 xLPE 絕緣電力電纜的超低頻 (0.1Hz) 電壓測試方法”。根據本行業標準的要求，測試程序如下：

　　與測試產品連接的所有電氣設備均應與測試電纜分開，測試設備（超低頻高壓發生器等）應采用裸銅線可靠接地。

　　用10000V兆歐表測試測試電纜各相的絕緣電阻，并記錄測試值。

　　測試電壓峰值：3VO，測試時間：60min。

　　當測試電纜的電容在測試設備的負載電容容量范圍內時，可以將測試電纜的三相線芯并聯，同時進行耐壓測試。

　　用柔性連接電纜將測試設備與測試電纜連接起來，打開電源，開始升壓測試。在升壓過程中，應密切監測高壓電路，監測測試電纜是否有異響。當上升到測試電壓時，開始記錄測試時間并讀取測試電壓。

　　測試時間過后，先將電壓降為零，然后再切斷電源。如果在試驗中沒有發生破壞性放電，則認為已通過電壓試驗。

　　電壓表一般在加壓過程中發現壓力指針擺動較大，電流表指示電壓急劇上升到升壓電壓基本停滯或下降，而電流上升幅度較大，試電纜有異味，冒煙或有異響或閃動等異?，F(xiàn)象，應立即停止升壓，查明原因后降壓斷電。如果發現這些現象是由測試電纜的絕緣薄弱部分引起的，則認為電壓測試不合格。如果確定測試電纜是由空氣潮濕或表面臟污引起的，測試前應將測試電纜清洗干凈并擦干。

　　測試過程中，如果非測試電纜絕緣缺陷導致意外斷電導致測試中斷，應在查明原因并恢復供電后重新建立全時連接。
