變頻串聯諧振試驗裝置與各種耐壓裝置的區別

變頻串聯諧振試驗裝置基本概念

　　串諧主要就是針對電纜/主變/發電機/CVT等電力設備做交流耐壓試驗。

　　因而就有了電纜串諧裝置，變電站串諧裝置，發電機串諧裝置，CVT串諧裝置。

　　對電力設備常見耐壓設備有以下四種：工頻耐壓，串聯諧振耐壓，超低頻耐壓，直流高壓發生器耐壓

　　變頻串聯諧振與工頻耐壓的區別

　　(1)容量、體積區別

　　傳統方式對電力設備做交流耐壓試驗用的是"工頻(50Hz)耐壓方式"，工頻變壓器常規容量的是幾十個kVA， 隨著電力設備(被試品)的容量不斷增加， 對耐壓設備的容量提出了更高的需求。如果為了達到這種需求，僅僅按照傳統的生產工藝增加繞線的線直徑。這樣就會導致工頻變壓器的制作工藝繁瑣、體積龐大，現場搬運困難，從實際現場應用的角度出發，這種方式是不太現實的。

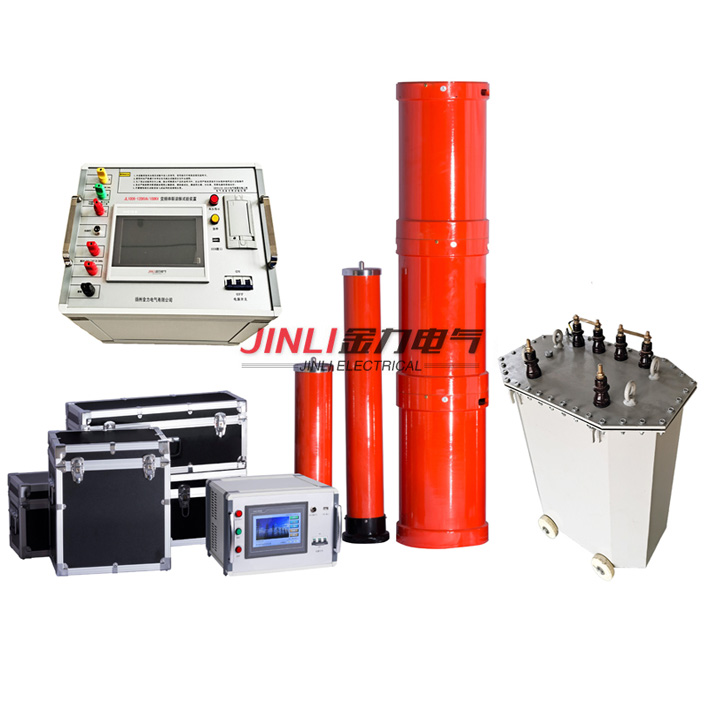

　　變頻串聯諧振試驗裝置

　　針對上述問題， 就應運而生了變頻串聯諧振試驗裝置。串諧常規容量幾百個kVA，大則幾千個kVA。變頻串聯諧振的zui大優點就是容量大， 也就是功率大，即能帶動更大的負載。也就是能夠對更長的電纜耐壓試驗，更大容量的變壓器、發電機、電動機做耐壓試驗。滿足大容量被試品耐壓試驗。同時串諧的體積、重量相對于工頻也會小很多，搬運更方便。

　　對電力設備的AQ性能區別

　　工頻耐壓試驗對電力設備的保護依靠儀器的“硬件+軟件保護”;

　　串諧耐壓試驗不僅僅依靠“硬件+軟件保護”，還有一個保護就是，當被試品發生擊穿時，串諧裝置就會破壞裝置的工作條件，從而串諧就會失諧”，從而達到保護被試品的目的。串諧的保護更加優于工頻耐壓。

　　這就好比一塊“普通玻璃”與“鋼化玻璃”受撞擊日時，普通玻璃損壞時，會有棱角，會造成傷害;而“鋼化玻璃”會全部碎落，避免傷害。

　　使用對象的區別

　　工頻耐壓的應用場合一般是負載小(電容量小的電力設備(被試品)，例如：斷路器隔離開關、絕緣子等被試品;

　　變頻串聯諧振裝置的應用場合一般是負載大(電容量大)的電力設備(被試品)，例如：電纜、發電機、變壓器、CVT、開關(附帶)等。

　　變頻串聯諧振與超低頻的區別

　　(1)使用對象的不同，超低頻主要針對10kV/35kV這兩種規格的電纜。

　　串諧主要針對10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等。

　　(2)電壓類型的不同，超低頻對被試品施加的“直流耐壓”，串諧對被試品施加的“交流耐壓”。

　　絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都采用直流耐壓試驗。后來《電力試驗規程》修訂對電纜做耐壓試驗推薦使用“交流耐壓試驗”也就是串諧對電纜做耐壓試驗。但由于超低頻相對于串諧更加輕巧便攜式，對于10/35kV電纜試驗電壓等級(26/78kV)不高，而且國外有些國家對電纜也采用直流耐壓。故此針對10/35kV電纜耐壓試驗也可采用超低頻。

　　變頻串聯諧振與直流高壓發生器的區別

　　(1)對同一個被試品的試驗類型不同，例如被試品主變/發電機，當對被試品做直流試驗時用直高發，交流試驗用串諧。

　　(2)電壓類型的不同，直高發對被試品施加的“直流耐壓”，串諧對被試品施加的“交流耐壓”。
