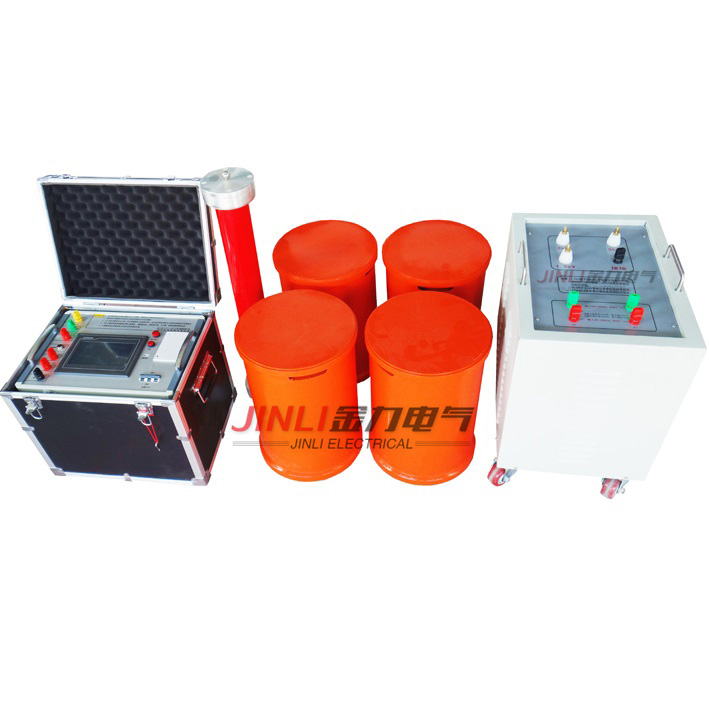

120kVA/60kV/30kV變頻串聯諧振交流耐壓裝置

一、 被試品對象及試驗要求

1. 6kV/300mm2電纜，長度1200m的交流耐壓試驗，電容量≤0.567μF，試驗頻率為30-300Hz,試驗電壓15kV。

2. 6kV/6300kW電動機的交流耐壓試驗，電容量≤0.1uF，試驗頻率為45-65Hz,試驗電壓9.6kV。

3、22 kV/63000kVA的變壓器的交流耐壓試驗，電容量≤0.02uF，試驗頻率為45-65Hz,試驗電壓不超過55kV。

二、 工作環境

1. 環境溫度：-150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米;

三、 裝置主要技術參數及功能

1. 額定容量：120kVA;

2. 輸入電源：220(單相)/380(三相)±10%V，頻率為50Hz;

3. 額定電壓：60kV;30kV;

4. 額定電流：2A;4A;

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續15min;過壓1.1倍1分鐘;

8. 溫 升：額定負載下連續運行15min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 測量精度：系統有效值1.5級;

四、 設備遵循標準

GB10229-88《電抗器》

GB1094《電力變壓器》

GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96《外殼防護等級》

GB2900《電工名詞術語》

GB/T16927.1~2-1997《高電壓試驗技術》

五、 裝置容量確定

裝置容量定為120kVA/60kV/30kV，分兩節電抗器，電抗器單節為60kVA/30kV/2A/74H通過組合使用能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

六、系統配置及其參數

1. 激勵變壓器5kVA/1/3kV 1臺

a) 額定容量：5kVA;

b) 輸入電壓：220/380±10%V(單相);

c) 輸出電壓：1kV;3kV;

d) 結 構：干式;

e) 重 量：約26kg;

2. 變頻電源5kW/220/380V 1臺

a) 額定輸出容量：5kW

b) 工作電源：220(單相)/380(三相)±10%V，工頻

c) 輸出電壓：0 – 200/400V，單相，

d) 額定輸入電流：12.5A

e) 額定輸出電流：12.5A

f) 輸 出 波 形：正弦波

g) 電壓分辨率： 0.01kV

h) 電壓測量精度：1.0%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運 行 時 間：額定容量下連續15min

m) 額定容量下連續運行15min元器件zui高溫度≤65K;

n) 噪 聲 水 平：≤50dB

o) 結構及性能特點：

1)變頻電源的放置有縱向和橫向雙重選擇，特別適合現場操作及觀察;

2)內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊，保證了變頻電源的長期穩定性和可靠性;

3)采用先進的LED 7" 彩色參數顯示屏，觸摸或外接鼠標界面操作系統。

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性;

4)參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇;

5)試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等;

6)保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能;

7) 數據存儲功能：試驗結果保存、打印、上傳、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄;

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或在設備上另外配置打印機打印;

8)自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%;

9)調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程;頻率分辨率根據需要，可預設為0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在調諧效率與調諧精que度之間取得優化平衡;

10)頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移;

p)重量：約26kg;

3. 高壓電抗器60kVA/30kV 2節

a) 額定容量：60kVA;

b) 額定電壓：30kV;

c) 額定電流：2A;

d) 電 感 量：74H/單節;

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：干式;

g) 重 量：約65kg;

4. 電容分壓器60kV /2500pF 1套

a) 額定電壓：60kV;

b) 高壓電容量：2500pF

c) 介質損耗：tgσ≤0.5%;

d) 分 壓 比：1000：1

e) 重量：約12kg

   揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家！

七、清單一覽表

(一)設備一覽表

(二)相關資料一覽表
