2500KVA/10KV電力變壓器試驗設備配置方案

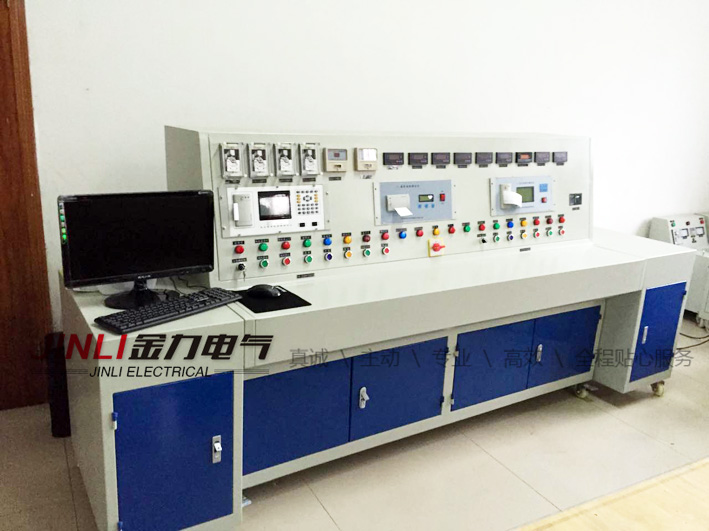

一、JL3017變壓器特性綜合測試臺
設計依據
1.  GB755-2008 《旋轉電機定額和性能》
2.  GB-T 6451-2008 《油浸式電力變壓器技術參數和要求》
3.  JB-T 501-2006 《電力變壓器 試驗導則》
4.  GB 50054-95 《低壓配電設計規范》
5.  GB 50055-93 《通用用電設備配電設計規范》
6.  GB/T 63-90 《電力裝置的電測量?jī)x表裝置設計規范》
7.  GB 6738-86 《電測量指示和記錄儀表及其附件的AQ要求》
一．用途：
1．1滿足2500kVA/10kV及以下電力變壓器的直流電阻、變比、空負載、工頻耐壓、倍頻感應耐壓等試驗。
2、主要功能及特點：
2．1變壓器特性綜合試驗臺是測量變壓器直流電阻、變壓器變比、變壓器空負載、工頻耐壓控制、倍頻感應耐壓控制于一體的測試設備。
2．2變壓器特性綜合試驗臺采用數字技術，結構緊湊、功能齊全、精度高、測試簡便等特點。
2．3變壓器特性綜合試驗臺升壓方式采用電動，配備感應調壓器具有試驗容量大，升壓平穩等功能。
2．4變壓器特性綜合試驗臺具有測試10KV功能。
2．5變壓器特性綜合試驗臺配備電腦，大屏顯示試驗數據。
2．6變壓器空負載測試儀具有數據上傳功能，并能打印變壓器出廠試驗報告。
2．7變壓器特性綜合試驗臺具有多種保護功能，大大減輕了試驗人員的工作量，提高了工作效率。
3、主要技術條件和參數：
3．1環境溫度：0℃～40℃
3．2相對濕度：20%～90%
3．1 工作電源：（三相四線）380V、50Hz±5Hz
3．2輸出電壓：0 ~ 750V
3．3輸出電流：0 ~ 300A
3．4zui大測量范圍：2500kVA/10kV 電力變壓器
3．5外形尺寸：2000×800×1100（mm）
3．6重  量： 215kg
4、試驗功能：
4．1 10kv空載、負載試驗部分
4．2 工頻耐壓試驗部分
4．3 感應耐壓試驗部分
4．4 直流電阻測試試驗部分
4．5 變壓器變比試驗部分
5、設備的成套性：
5．1 變壓器特性綜合試驗臺                                      壹臺；
5．2直流電阻測試儀                                             壹臺；
5.3 變壓器變比測試儀                                           壹臺
5. 4  變壓器空負載測試儀                                        壹臺
5. 5  工頻耐壓試驗裝置 （高壓試驗變壓器15KVA/100KV）            壹臺
5．6三相感應調壓器160KVA/650V                                  壹臺；
5. 7 倍頻發電機組                                               壹臺
5. 8標準互感器                                                  三臺
5.9 電腦、打印機                                  一套
